مقایسه سه نوع رایج کهنده دنده صنعتی

یک گیربکس صنعتی به یک واحد مستقل متشکل از درایوهای چرخ دنده، درایوهای کرم یا پیشرانه های کرم چرخ دنده که در یک محفظه صلب محصور شده اند، اشاره دارد. وظیفه اصلی یک گیربکس صنعتی تغییر سرعت و گشتاور خروجی است که گشتاور بالا و سرعت چرخش کم را فراهم می کند.

کاهنده‌های معمولی دنده صنعتی عمدتاً عبارتند از: کاهنده‌های دنده، کاهنده‌های چرخ دنده حلزونی و کاهنده‌های چرخ دنده سیاره‌ای. در این مقاله، عرضه‌کننده کاهنده دنده SGR مقایسه جامعی از این سه نوع رایج کاهنده دنده ارائه می‌کند تا به شما در درک سریع آنها کمک کند.

(1) کاهنده دنده

انواع رایج کاهنده‌های دنده شامل کاهنده‌های دنده استوانه‌ای، کاهنده‌های دنده مخروطی و کاهنده‌های دنده استوانه‌ای مخروطی هستند. در این میان، کاهنده‌های دنده استوانه‌ای بیشترین کاربرد را دارند و وسیع‌ترین دامنه کاربرد را دارند. کاهنده‌های دنده استوانه‌ای را می‌توان در میان کاهنده‌های استوانه‌ای تک مرحله‌ای، دو مرحله‌ای و سه‌مرحله‌ای دسته‌بندی کرد.

کاهنده های دنده استوانه ای تک مرحله ای برای نسبت های کاهشی 3 به 5 مناسب هستند. دندانه های چرخ دنده می توانند مستقیم، مارپیچ یا شاه ماهی باشند. محفظه معمولاً از چدن ساخته می شود، اما می تواند از صفحات فولادی جوش داده شده نیز ساخته شود. یاتاقان های غلتشی معمولاً مورد استفاده قرار می گیرند و یاتاقان های کشویی فقط برای بارهای سنگین یا سرعت های بسیار بالا استفاده می شوند.

کاهنده های دنده استوانه ای دو مرحله ای را می توان بیشتر به سه نوع تقسیم کرد: نوع منبسط شده، نوع جریان تقسیم شده و نوع کواکسیال، با نسبت های کاهش قابل اعمال از 8 تا 40.

در کاهنده‌های دنده استوانه‌ای دو مرحله‌ای، چرخ‌دنده‌های دنده استوانه‌ای دو مرحله‌ای شفت موازی به‌طور نامتقارن نسبت به یاتاقان‌ها چیده شده‌اند که به درجه بالایی از استحکام شافت نیاز دارد.  انتهای ورودی و خروجی گشتاور دور از چرخ دنده ها قرار می گیرند تا توزیع بار ناهموار در امتداد عرض چرخ دنده ناشی از تغییر شکل خمش شفت کاهش یابد. گیربکس دو مرحله ای استوانه ای شفت موازی ساختار ساده ای دارد و پرکاربردترین نوع آن است.

در یک کاهنده دنده استوانه ای دو مرحله ای دو مرحله ای، چرخ دنده ها به طور متقارن نسبت به یاتاقان ها چیده شده اند و در نتیجه توزیع تنش یکنواخت تری روی چرخ دنده ها و یاتاقان ها ایجاد می شود. برای به حداقل رساندن کل نیروی محوری روی شفت، جهت مارپیچ دو جفت چرخ دنده باید مخالف باشد. کاهنده‌های دنده استوانه‌ای دو مرحله‌ای دارای ساختار پیچیده‌تری هستند و اغلب در کاربردهایی با قدرت بالا و بارهای متغیر استفاده می‌شوند.

کاهنده‌های دنده استوانه‌ای دو مرحله‌ای کواکسیال دارای ابعاد محوری بزرگ، شافت میانی بلند و استحکام نسبتاً ضعیفی هستند. هنگامی که عمق غوطه ور شدن دو چرخ دنده بزرگ در روغن روانکاری مشابه باشد، نمی توان از ظرفیت حمل بار چرخ دنده های مرحله با سرعت بالا به طور کامل استفاده کرد. کاهنده دنده استوانه ای دو مرحله ای کواکسیال معمولاً در کاربردهایی استفاده می شود که محورهای ورودی و خروجی در یک محور قرار دارند.

به طور کلی، کاهنده های دنده دارای راندمان انتقال بالا، عملکرد قابل اعتماد، عمر طولانی و نگهداری آسان هستند. آنها به طور گسترده در صنایعی مانند متالورژی، معدن و استخراج زغال سنگ، ماشین آلات کشاورزی و چاپ و رنگرزی پارچه استفاده می شوند.

(2) کاهنده دنده حلزونی

کاهنده‌های چرخ‌دنده حلزونی به طور عمده به کاهنده‌های دنده حلزونی استوانه‌ای، کاهنده‌های چرخ‌دنده حلزونی، کاهنده‌های چرخ‌دنده کرم مخروطی و کاهنده‌های چرخ‌دنده حلزونی تقسیم می‌شوند.

کاهنده‌های چرخ دنده حلزونی برای نسبت‌های کاهش 10 تا 80 مناسب هستند.  کاهش‌دهنده‌های چرخ دنده حلزونی دارای ساختار فشرده، نسبت انتقال بزرگ، عملکرد نرم و صدای کم هستند، اما راندمان انتقال آن‌ها پایین است و آنها را برای کاربردهای کم مصرف و متناوب مناسب می‌سازد.

علاوه بر این، کاهنده‌های چرخ دنده حلزونی دارای عملکرد خود قفل شونده در معکوس هستند، که آنها را برای کاربردهایی که نیاز به جلوگیری از برگشت بار و تضمین عملکرد ایمن در بلند کردن عمودی و تجهیزات نگهدارنده سنگین دارند، ایده‌آل می‌کند. کاربردهای معمولی عبارتند از: تجهیزات بالابر و بالابر، تجهیزات معدنی و متالورژی، محرک های شیر، اتوماسیون و ماشین آلات تخصصی و غیره.

به عنوان مثال، چرخ کرم و کرم کاهنده دنده حلزونی SGR با دندانه های متعدد درگیر می شود، با کرم ساخته شده از فولاد 20CrMnTi، کربوره، سخت شده و سپس آسیاب شده، و چرخ کرم از آلیاژ برنز با کارایی بالا ساخته شده است، که مقاومت دراز مدت در برابر سایش، کارایی انتقال بالا را تضمین می کند.

در مقایسه با مجموعه دنده های کرم استوانه ای با مشخصات مشابه، ظرفیت بار و راندمان انتقال به طور قابل توجهی بهبود یافته است.  همچنین ویژگی های مکانیکی خود قفل شوندگی را در نسبت دنده های بالا نشان می دهد که به طور موثر عملکرد ایمنی ماشین آلات بالابر را افزایش می دهد. شرکت ما با دانشگاه‌های مربوطه برای انجام تحقیقات سیستماتیک در مورد طراحی، فرآیندهای تولید، مونتاژ و روش‌های آزمایش همکاری کرده است، به این امید که در توسعه و ترویج این فناوری انتقال جدید که توسط مهندسان چینی اختراع شده است، مشارکت داشته باشد.

(3) کاهنده دنده سیاره ای

کاهنده‌های دنده سیاره‌ای شامل کاهنده‌های چرخ دنده سیاره‌ای، کاهنده‌های چرخ‌دنده سیکلوئیدی و کاهنده‌های دنده هارمونیک هستند. در این میان، کاهنده دنده سیاره‌ای پیچ‌خورده پرکاربردترین، از نظر فن‌آوری بالغ و سازگارترین نوع از نظر صنعتی است.

با توجه به ساختار منحصربه‌فرد انتقال دنده سیاره‌ای، حداقل نسبت کاهش تک مرحله‌ای یک گیربکس سیاره‌ای 3 است و حداکثر معمولاً از 10 تجاوز نمی‌کند. نسبت‌های کاهش رایج عبارتند از: 3/4/5/6/8/10. تعداد مراحل در یک گیربکس معمولاً از 3 بیشتر نمی شود، اما برخی از گیربکس های سفارشی می توانند به 4 مرحله کاهش دست یابند.

در مقایسه با سایر کاهنده‌های دنده، کاهنده‌های دنده سیاره‌ای مزایایی مانند استحکام بالا، دقت بالا، راندمان انتقال بالا، گشتاور بالا، اندازه جمع‌وجور، تقسیم قدرت، شبکه‌سازی چند دندانه، عمر طولانی و عملکرد روان را ارائه می‌دهند. علاوه بر این، کاهنده‌های دنده سیاره‌ای بیشتر بر روی موتورهای پله‌ای و سروو موتورها برای کاهش سرعت، افزایش گشتاور و اینرسی مطابقت نصب می‌شوند. آنها به طور گسترده در زمینه های اصلی مانند اتوماسیون صنعتی، ماشین آلات دقیق، تجهیزات انرژی جدید، ماشین آلات ساختمانی و تجهیزات تولیدی پیشرفته استفاده می شوند.

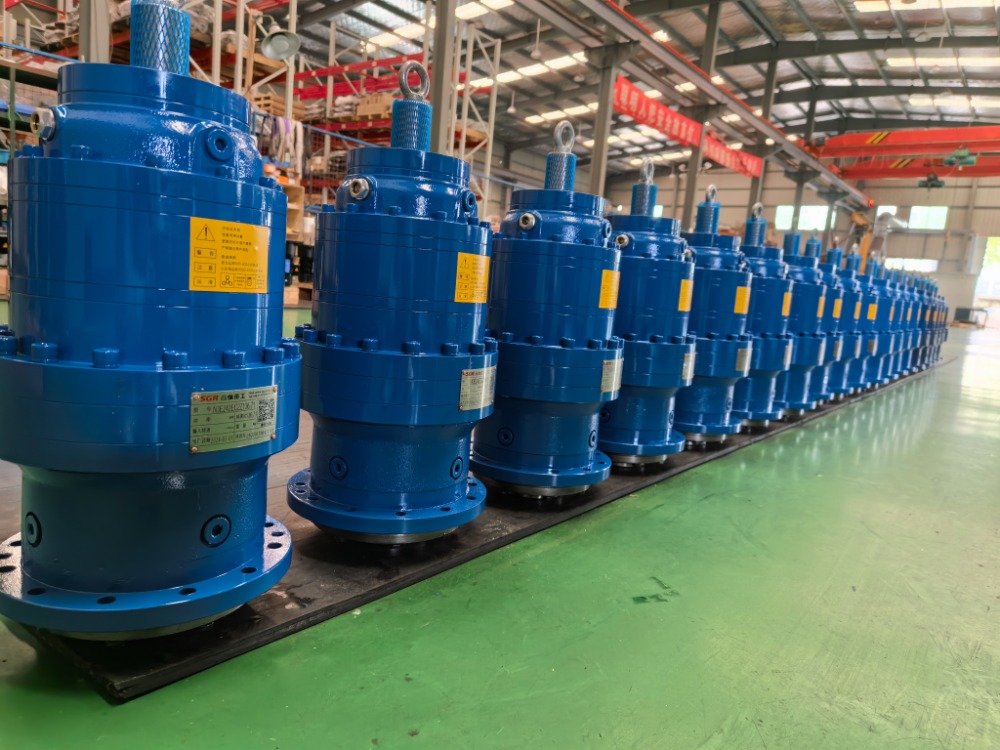

به عنوان مثال، کاهنده‌های دنده سیاره‌ای SGR دارای چرخ دنده‌هایی هستند که از فولاد 20CrMnTi ساخته شده‌اند، که کربوریزه می‌شوند، خاموش می‌شوند و سپس زمین دقیق می‌شوند.  آنها مزایایی مانند اشتراک بار چند دندانه، عملکرد صاف و قابل اعتماد و راندمان مکانیکی بالا را ارائه می دهند.

این محصول به عنوان "جایگزین کاهنده های وارداتی از همان نوع" قرار می گیرد (می تواند جایگزین محصولات مشابه از مارک های خارجی مانند Brevini، Dynamic، Rossi و Bonfiglioli شود).  مفهوم طراحی و تکنولوژی ساخت آن با استانداردهای بین المللی برابری می کند. به دلیل خدمات بومی سازی و نسبت قیمت به عملکرد مطلوب، از کاربران در زمینه های مختلف صنعتی، از جمله ماشین آلات ساختمانی، تجهیزات کمکی دریایی، ماشین آلات معدن، ماشین آلات نساجی و چاپ، به رسمیت شناخته شده است. (نویسنده، SGR، Angie Zhang)
