گیربکس سیاره ای مبتنی بر پایه کواکسیال: راه حل درایو سنگین

ماشین آلات صنعتی سنگین به یک سیستم انتقال نیاز دارند که بتواند گشتاور بالا را به طور قابل اعتماد ارائه دهد و در عین حال فشرده، کارآمد و آسان برای ادغام در طراحی کلی ماشین باشد. در میان انواع مختلف کاهنده‌های صنعتی موجود، گیربکس سیاره‌ای مبتنی بر پایه کواکسیال راه‌حل مؤثری برای بسیاری از کاربردهای سخت ارائه می‌کند.

این نوع از گیربکس سیاره ای ترکیبی از دو ویژگی مهم ساختاری است: ورودی و خروجی به صورت هم محور چیده شده اند، در حالی که گیربکس به طور ایمن از طریق یک پیکربندی روی پایه پشتیبانی می شود. همراه با ویژگی های تقسیم بار چرخ دنده های سیاره ای، این طرح یک راه حل انتقال جمع و جور برای ماشین آلات صنعتی که به گشتاور بالا و انتقال قدرت پایدار نیاز دارند، ارائه می دهد.

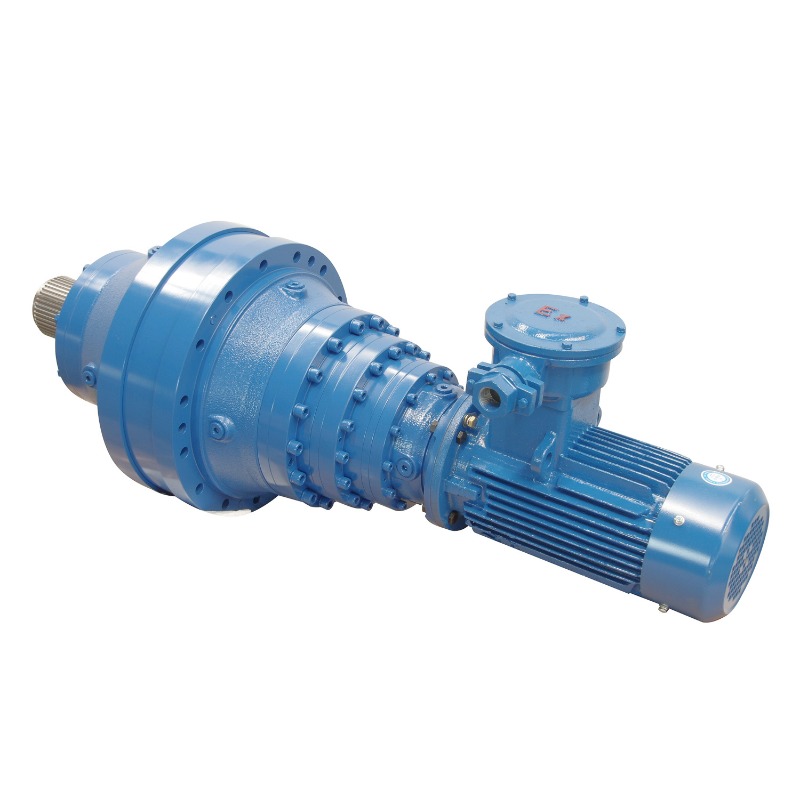

سری N SGR دارای گشتاور بالا است گیربکس سیاره ای کواکسیال پیکربندی برای کاربردهای صنعتی خواستار خانواده محصول از طراحی مدولار استفاده می کند و از ورودی، خروجی، نصب و پیکربندی های چند مرحله ای مختلف پشتیبانی می کند. SGR محدوده گشتاور خروجی تا T2 ≤ 750000 N·m و نسبت انتقال i ≥ 3 را برای سری محصول ارجاع شده مشخص می کند.

بنابراین، گیربکس سیاره ای پایه کواکسیال دقیقاً چیست، چه مزایایی دارد و مهندسان چگونه باید یکی را برای تجهیزات سنگین انتخاب کنند؟

این مقاله اصول اولیه را توضیح می دهد.

01. گیربکس سیاره ای مبتنی بر پایه کواکسیال چیست؟

گیربکس سیاره‌ای کواکسیال یک کاهنده دنده سیاره‌ای است که ورودی و خروجی در آن در امتداد یک محور مرکزی مرتب شده‌اند.

در داخل، یک انتقال سیاره ای معمولی شامل یک چرخ دنده خورشیدی، چرخ دنده های سیاره ای متعدد، یک حامل سیاره و یک چرخ دنده حلقه ای است. چرخ دنده های سیاره به دور چرخ دنده خورشیدی می چرخند در حالی که همزمان با چرخ دنده حلقه ای درگیر می شوند.

یکی از مزایای عمده این چیدمان اشتراک بار است.

به جای انتقال کل بار از طریق یک جفت دنده، چندین چرخ دنده سیاره ای می توانند در انتقال گشتاور شرکت کنند. این به سیستم سیاره ای کمک می کند تا چگالی گشتاور بالایی را در یک ساختار نسبتا فشرده به دست آورد.

اصطلاح پایه نصب شده به نحوه نصب گیربکس اشاره دارد.

گیربکس به جای تکیه انحصاری بر روی فلنج خروجی یا چیدمان نصب شده روی شفت، توسط یک پایه نصب پشتیبانی می‌شود که می‌تواند به ساختار دستگاه یا پایه ثابت شود.

ترکیب طرح انتقال کواکسیال با ساختار پایه، این نوع گیربکس را به ویژه برای ماشین‌های صنعتی که در آن‌ها گشتاور بالا، نصب پایدار، ابعاد فشرده و ادغام تجهیزات انعطاف‌پذیر لازم است، مفید می‌سازد.

مجموعه گیربکس سیاره‌ای SGR شامل پیکربندی‌های کواکسیال با راه‌حل‌های نصب پایه/پایه، فلنج و محور است که امکان انتخاب آرایش‌های مختلف را با توجه به طراحی دستگاه فراهم می‌کند.

02. گیربکس سیاره ای کواکسیال چگونه کار می کند؟

اصل کار اساسی شبیه به سایر گیربکس های سیاره ای است.

نیرو از طریق سمت ورودی وارد سیستم چرخ دنده سیاره ای می شود و طبق پیکربندی جعبه دنده خاص از طریق دنده خورشیدی، چرخ دنده های سیاره ای، چرخ دنده حلقه ای و حامل منتقل می شود.

ویژگی کلیدی این است که چند چرخ دنده سیاره ای می توانند بار منتقل شده را به اشتراک بگذارند.

این اصل تقسیم قدرت به ویژه در ماشین آلات سنگین بسیار ارزشمند است زیرا گشتاور مورد نیاز نباید تنها از طریق یک توری دنده منتقل شود.

در نتیجه، گیربکس های سیاره ای می توانند ظرفیت گشتاور بالایی را نسبت به ابعاد فیزیکی خود فراهم کنند.

در یک آرایش کواکسیال، ورودی و خروجی در یک محور باقی می‌مانند و یک مسیر انتقال نیرو را ایجاد می‌کنند که می‌تواند ادغام در بسیاری از طرح‌بندی‌های ماشین را ساده کند.

هنگامی که نسبت کاهش بالاتری مورد نیاز است، مراحل سیاره ای اضافی را می توان به صورت سری به هم متصل کرد. گیربکس سیاره ای کواکسیال ارجاع شده SGR بر اساس معماری بسیار مدولار است و از ترکیبات چند مرحله ای برای نیازهای کاهش مختلف پشتیبانی می کند.

03. چهار مزیت کلیدی گیربکس سیاره ای مبتنی بر پایه کواکسیال

چرا گیربکس های سیاره ای پایه کواکسیال برای ماشین آلات سنگین مناسب هستند؟

چهار مزیت عمده وجود دارد.

1. ظرفیت گشتاور بالا و انتقال قدرت قابل اعتماد

اولین مزیت توانایی انتقال گشتاور بالا است.

چندین چرخ دنده سیاره ای در انتقال نیرو و اشتراک بار شرکت می کنند. این به توزیع بار از طریق سیستم چرخ دنده سیاره ای کمک می کند تا اینکه آن را روی یک جفت دنده واحد متمرکز کند.

برای ماشین آلات صنعتی سنگین، این امر به ویژه در مواردی که گیربکس باید کنترل کند: گشتاور عملیاتی بالا، بارهای راه اندازی، بارهای متغیر، تغییرات بار مکرر، بارهای ضربه ای و سیکل های عملیاتی طولانی، بسیار مهم است.

محدوده گیربکس کواکسیال سری N SGR شامل پیکربندی های گشتاور بالا است، با صفحه محصول چینی مرجع که گشتاور خروجی تا T2 ≤ 750,000 نیوتن متر را مشخص می کند. البته اندازه واقعی گیربکس و گشتاور مجاز باید با توجه به شرایط عملیاتی و کاربرد خاص انتخاب شود.

این امر باعث می‌شود که معماری سیاره‌ای کواکسیال به ماشین‌های صنعتی بزرگ مرتبط باشد که گشتاور بالا باید در فضای نصب محدود منتقل شود.

2. ساختار فشرده و انتقال صاف

مزیت مهم دیگر معماری فشرده است.

از آنجایی که سیستم‌های چرخ دنده سیاره‌ای، گشتاور را از طریق چرخ‌دنده‌های سیاره‌ای متعددی که در اطراف یک چرخ دنده خورشیدی مرکزی چیده شده‌اند توزیع می‌کنند، می‌توانند چگالی گشتاور بالایی را بدون نیاز به گیربکس بیش از حد بزرگ به دست آورند.

برای طراحان تجهیزات، زمانی که هم ظرفیت انتقال و هم فضای نصب مهم هستند، این می‌تواند بسیار ارزشمند باشد.

آرایش کواکسیال طرح انتقال را ساده تر می کند زیرا ورودی و خروجی در امتداد یک محور قرار می گیرند.

مستندات محصول SGR همچنین راندمان انتقال بالا، عملکرد روان و نویز کم را به عنوان ویژگی های سری گیربکس سیاره ای کواکسیال آن مشخص می کند.

با این حال، این ویژگی ها تنها از ساختار سیاره ای ناشی نمی شوند. مواد دنده، عملیات حرارتی، دقت دنده، انتخاب بلبرینگ، روانکاری، مونتاژ و کیفیت ساخت، همگی به عملکرد واقعی یک گیربکس صنعتی کمک می کنند.

3. طراحی مدولار و تنظیمات انعطاف پذیر

یکی از قوی ترین ویژگی های گیربکس های سیاره ای صنعتی مدرن ماژولار بودن است.

پلت فرم گیربکس بسیار ماژولار به سازندگان اجازه می دهد تا راه حل های انتقال مختلف را با استفاده از اجزای استاندارد و ترکیب های مختلف ایجاد کنند.

برای سری گیربکس سیاره‌ای کواکسیال SGR، چندین مرحله سیاره‌ای را می‌توان با هم ترکیب کرد تا نیازهای کاهش متفاوتی را برآورده کند، با نسبت‌های پوشش خانواده محصول ارجاع‌شده i ≥ 3.

گزینه‌های ورودی مختلفی نیز موجود است، از جمله: ورودی شفت استاندارد N، ورودی فلنج MN و پیکربندی‌های ورودی سفارشی‌شده.

سمت خروجی را می‌توان با این موارد پیکربندی کرد: شفت استوانه‌ای، شفت شیاردار، شفت توخالی با دستگاه قفل، اتصال فلنج و پیکربندی‌های سفارشی‌شده.

SGR همچنین ترتیبات نصب مختلفی را ارائه می دهد، از جمله نصب پایه، نصب فلنج، و تنظیمات مربوط به بازوی گشتاور.

این انعطاف پذیری به ویژه برای سازندگان تجهیزات OEM مهم است.

مهندسان می‌توانند به‌جای طراحی مجدد کل دستگاه حول پیکربندی گیربکس ثابت، آرایش جعبه دنده‌ای را انتخاب کنند که با موتور، تجهیزات محرکه، فضای نصب و رابط مکانیکی موجود مطابقت داشته باشد.

4. نصب پایدار و سازگاری قوی

برای گیربکس های صنعتی بزرگ، نصب هرگز نباید به عنوان یک موضوع ثانویه در نظر گرفته شود.

گیربکس باید به درستی با ساختار دستگاه ادغام شود تا بارها به طور قابل اعتماد بدون ایجاد ناهماهنگی یا استرس غیرضروری منتقل شوند.

گیربکس سیاره‌ای نصب‌شده روی پایه، راه‌حلی کاربردی برای نصب بسیاری از سیستم‌های محرک صنعتی ثابت ارائه می‌کند، زیرا محفظه گیربکس را می‌توان به طور ایمن روی قاب تجهیزات یا پایه نگه داشت.

بسته به کاربرد، تنظیمات دیگری مانند نصب فلنج یا نصب بازوی گشتاور ممکن است مناسب تر باشند.

راه حل صحیح به عواملی از جمله: چیدمان تجهیزات، اتصال خروجی، بارهای شعاعی و محوری، گشتاور واکنش، طراحی فونداسیون، تراز شفت و دسترسی به تعمیر و نگهداری بستگی دارد.

به همین دلیل است که پیکربندی نصب باید در هنگام انتخاب گیربکس به جای پس از انتخاب مدل گیربکس در نظر گرفته شود.

04. گیربکس های سیاره ای پایه کواکسیال در کجا استفاده می شود؟

به لطف ظرفیت گشتاور بالا، ساختار فشرده، مدولار بودن و تنظیمات انعطاف پذیر، گیربکس سیاره ای کواکسیالes می تواند در طیف وسیعی از ماشین آلات صنعتی سنگین استفاده شود.

تجهیزات معدن

ماشین آلات معدن اغلب تحت بارهای سنگین، ارتعاش، گرد و غبار و چرخه های کاری سخت کار می کنند.

گیربکس های سیاره ای را می توان در سیستم های انتقال معدن که در آن به گشتاور بالا و عملکرد مداوم قابل اعتماد نیاز است، استفاده کرد.

برای کاربردهای معدن، انتخاب گیربکس نه تنها باید گشتاور نامی بلکه بارهای اوج، بارهای ضربه، زمان کارکرد، شرایط محیطی و الزامات نگهداری را نیز در نظر بگیرد.

تجهیزات متالورژی

ماشین آلات متالورژی اغلب به انتقال با سرعت کم و گشتاور بالا در شرایط صنعتی سخت نیاز دارند.

یک گیربکس سیاره ای روی پایه کواکسیال می تواند راه حل فشرده ای را برای ماشین آلات متالورژی سنگین مناسب ارائه دهد، به ویژه در مواردی که نصب پایدار و انتقال مداوم نیرو مهم است.

نوار نقاله ها و سیستم های حمل و نقل مواد

نوار نقاله های صنعتی بزرگ می توانند به گشتاور راه اندازی و عملیاتی قابل توجهی نیاز داشته باشند، به ویژه در هنگام حمل مواد سنگین.

یک گیربکس سیاره ای می تواند سرعت موتور را کاهش دهد در حالی که گشتاور خروجی را افزایش می دهد و ویژگی های مکانیکی مورد نیاز بسیاری از سیستم های محرک نوار نقاله را فراهم می کند.

پیکربندی نصب شده روی پایه همچنین می تواند ادغام در ایستگاه های درایو نوار نقاله ثابت را ساده کند.

تجهیزات بالابر و وینچ

سیستم های بالابر و وینچ به انتقال گشتاور قابل اعتماد و نسبت های کاهش مناسب نیاز دارند.

گیربکس های سیاره ای معمولاً برای سیستم های درایو با گشتاور بالا در نظر گرفته می شوند که در آن ابعاد جمع و جور مهم هستند.

با این حال، برای کاربردهای بالابر، انتخاب گیربکس باید بر اساس الزامات کامل سیستم، از جمله شرایط بار، ترمز، الزامات ایمنی، چرخه کار، و استانداردهای قابل اجرا باشد.

ماشین آلات ساختمانی

تجهیزات ساخت و ساز سنگین به اجزای انتقال نیرومندی نیاز دارند که بتوانند بارهای مختلف و محیط های کاری سخت را تحمل کنند.

بسته به معماری ماشین، گیربکس های سیاره ای را می توان برای مکانیزم های مختلف حرکتی، چرخشی یا کمکی استفاده کرد.

ماشین آلات کمکی دریایی

فضا می تواند یک محدودیت طراحی مهم در ماشین آلات دریایی باشد.

چگالی گشتاور بالا و ساختار قابل تنظیم یک گیربکس سیاره ای کواکسیال می تواند آن را برای کاربردهای درایو کمکی دریایی انتخابی که در آن فشرده بودن و انتقال گشتاور بالا مورد نیاز است، مناسب کند.

محصول سری N مرجع SGR در بخش های صنعتی از جمله ماشین آلات ساخت و ساز، ماشین آلات کمکی دریایی، ماشین آلات معدن، و ماشین آلات نساجی و چاپ/رنگرزی استفاده شده است.

05. گیربکس سیاره ای کواکسیال در مقابل زاویه راست: کدام را باید انتخاب کنید؟

یک سوال مهم در هنگام انتخاب گیربکس سیاره ای این است که آیا دستگاه به یک طرح انتقال کواکسیال یا زاویه راست نیاز دارد.

A گیربکس سیاره ای کواکسیال ورودی و خروجی را در امتداد یک محور قرار می دهد.

بنابراین به ویژه زمانی مناسب است که موتور و تجهیزات محرک را بتوان در یک خط انتقال مستقیم مرتب کرد.

یک گیربکس سیاره ای زاویه راست جهت انتقال نیرو را تغییر می دهد، که می تواند زمانی مفید باشد که چیدمان ماشین اجازه نمی دهد موتور و تجهیزات خروجی در امتداد یک محور نصب شوند.

هیچ یک از این دو طراحی به طور جهانی بهتر نیستند.

انتخاب صحیح در درجه اول به این موارد بستگی دارد: فضای نصب در دسترس، موقعیت موتور، موقعیت تجهیزات محرک، گشتاور مورد نیاز، نسبت کاهش، رابط ورودی و خروجی و فضای نگهداری.

محدوده گیربکس سیاره ای SGR شامل پیکربندی های کواکسیال و زاویه راست برای الزامات مختلف طرح محور می باشد.

06. چرا گیربکس های سیاره ای کواکسیال SGR را انتخاب کنید؟

SGR صنعتی را توسعه می دهد گیربکس سیاره ای راه حل هایی برای برنامه های کاربردی انتقال تقاضا

سری N آن از یک فلسفه طراحی مدولار و سریالی استفاده می کند که اجازه می دهد مراحل مختلف، پیکربندی های ورودی، ترتیبات خروجی و روش های نصب بر اساس الزامات برنامه ترکیب شوند. اطلاعات محصول فعلی SGR، پیکربندی‌های سیاره‌ای کواکسیال و زاویه راست و راه‌حل‌های نصب متعدد را فهرست می‌کند.

برای ساخت چرخ دنده، SGR از فولاد آلیاژی 20CrMnTi استفاده می کند که چرخ دنده ها قبل از سنگ زنی دقیق کربوره شده و خاموش می شوند. این رویکرد تولیدی در نظر گرفته شده است تا سختی، مقاومت در برابر سایش و دقت دنده مورد نیاز برای کاربردهای انتقال صنعتی را فراهم کند.

SGR همچنین از سفارشی سازی پشتیبانی می کند گیربکس سیاره ای راه‌حل‌هایی برای تولیدکنندگان تجهیزات OEM، به ویژه در مواردی که تنظیمات کاتالوگ استاندارد نمی‌توانند الزامات گشتاور، نسبت، رابط ورودی/خروجی، ابعاد نصب یا شرایط عملیاتی را برآورده کنند.

سری N برای کاربردهای صنعتی از جمله معدن، ماشین آلات ساختمانی، ماشین آلات کمکی دریایی، بالابر، جابجایی مواد و سایر تجهیزات سنگین قرار گرفته است.

برای مشتریانی که جایگزین‌های گیربکس‌های سیاره‌ای صنعتی وارداتی را ارزیابی می‌کنند، SGR همچنین این سری را به عنوان یک جایگزین محلی برای کاربردهای مشابه قرار می‌دهد. مستندات اصلی محصول بیان می کند که این سری با در نظر گرفتن جایگزینی کاهنده های وارداتی مشابه توسعه یافته است. با این وجود، هر پروژه جایگزینی باید از نظر فنی با توجه به گشتاور، نسبت، ابعاد، رابط‌های شفت، بارها، چرخه کار، و شرایط عملیاتی واقعی تأیید فنی شود تا اینکه تنها با اندازه مدل قابل تعویض باشد. (نویسنده، SGR، آنجی ژانگ)
