گیربکس سیاره ای کواکسیال: ساختار، مزایا، برنامه ها و راهنمای انتخاب

A گیربکس سیاره ای کواکسیال یک راه حل انتقال جمع و جور و با کارایی بالا است که برای کاربردهایی طراحی شده است که به گشتاور بالا، انتقال نیرو کارآمد و ساختار صرفه جویی در فضا نیاز دارند. در مقایسه با کاهنده‌های دنده معمولی، یک گیربکس سیاره‌ای کواکسیال یک سیستم انتقال دنده سیاره‌ای را با آرایش ورودی و خروجی درون خطی ترکیب می‌کند و آن را برای طیف وسیعی از ماشین‌آلات صنعتی مناسب می‌کند.

از تجهیزات حفاری و ماشین آلات معدن گرفته تا جرثقیل ها، ماشین آلات کشاورزی و سایر کاربردهای سنگین، گیربکس های سیاره ای کواکسیال انتقال گشتاور قابل اعتمادی را ارائه می دهند و در عین حال ردپای فشرده ای را حفظ می کنند.

اما یک گیربکس سیاره ای کواکسیال چگونه کار می کند و چگونه باید مدل مناسب را برای تجهیزات خود انتخاب کنید؟

گیربکس سیاره ای کواکسیال چیست؟

A گیربکس سیاره ای کواکسیال نوعی کاهنده دنده سیاره ای است که در آن شفت ورودی و شفت خروجی بر روی یک محور قرار گرفته اند.

سیستم انتقال سیاره ای معمولاً شامل: دنده خورشیدی، چرخ دنده سیاره، حامل سیاره و چرخ دنده حلقه داخلی است.

در حین کار، دنده خورشیدی نیرو را به چند چرخ دنده سیاره ای منتقل می کند. چرخ دنده های سیاره در حالی که با چرخ دنده حلقه داخلی درگیر می شوند به دور چرخ دنده خورشید می چرخند. از آنجایی که چندین چرخ دنده بار منتقل شده را به اشتراک می گذارند، یک گیربکس سیاره ای می تواند ظرفیت گشتاور بالایی را در یک محفظه نسبتا فشرده به دست آورد.

پیکربندی کواکسیال همچنین ادغام گیربکس با موتورها و سایر اجزای مکانیکی را که فضای نصب محدود است آسان تر می کند.

مزایای کلیدی گیربکس سیاره ای کواکسیال

1. ظرفیت گشتاور بالا

یکی از مهمترین مزایای انتقال سیاره ای قابلیت اشتراک بار آن است.

چرخ دنده های سیاره ای چندگانه بار منتقل شده را توزیع می کنند و به گیربکس اجازه می دهد تا با گشتاور بالا و شرایط عملیاتی سنگین کار کند.

این باعث می‌شود گیربکس‌های سیاره‌ای کواکسیال برای تجهیزاتی مناسب باشند که به گشتاور راه‌اندازی بالا، معکوس کردن مکرر یا عملکرد مداوم نیاز دارند.

2. طراحی فشرده و صرفه جویی در فضا

آرایش ورودی و خروجی کواکسیال به گیربکس اجازه می دهد تا ساختار نسبتا فشرده ای را حفظ کند.

در مقایسه با برخی از سیستم‌های انتقال معمولی، یک گیربکس سیاره‌ای کواکسیال می‌تواند خروجی گشتاور بالایی را بدون نیاز به فضای نصب بیش از حد ارائه دهد.

این به ویژه زمانی مفید است که گیربکس باید در ماشین آلات فشرده ادغام شود.

3. راندمان انتقال بالا

یک گیربکس سیاره ای که به خوبی طراحی شده باشد، می تواند بازده مکانیکی بالایی را به دست آورد، زیرا قدرت بین شبکه های دنده چندگانه توزیع می شود.

راندمان بالا می تواند به کاهش تلفات انرژی و بهبود عملکرد کلی دستگاه کمک کند.

4. عملیات پایدار

ساختار سیاره ای متقارن توزیع بار متعادلی را در اطراف محور مرکزی فراهم می کند.

این به کاهش بارگذاری ناهموار کمک می کند و به عملکرد پایدار، به ویژه در شرایط بار بالا کمک می کند.

5. نسبت های کاهش انعطاف پذیر

گیربکس های سیاره ای می توانند از پیکربندی های تک مرحله ای، دو مرحله ای یا چند مرحله ای استفاده کنند.

با ترکیب مراحل مختلف سیاره ای، سازندگان می توانند طیف گسترده ای از نسبت های کاهش را برای برآوردن سرعت خروجی و نیازهای گشتاور متفاوت ارائه دهند.

گیربکس های سیاره ای کواکسیال کجا استفاده می شوند؟

ساختار فشرده و ظرفیت گشتاور بالا گیربکس های سیاره ای کواکسیال آنها را برای بسیاری از کاربردهای صنعتی مناسب می کند.

تجهیزات حفاری

ماشین های حفاری به گشتاور بالا، عملکرد قابل اعتماد و مقاومت در برابر بارهای ضربه ای نیاز دارند.

گیربکس های سیاره ای کواکسیال را می توان در تجهیزات حفاری استفاده کرد که در آن گشتاور خروجی بالا و نصب فشرده مهم است.

کاربردهای معمولی عبارتند از: دکل های حفاری الکتریکی، تجهیزات حفاری جهت افقی، ماشین های حفاری مهندسی و تجهیزات حفاری زمینی.

ماشین آلات معدن

تجهیزات معدن اغلب تحت بارهای سنگین، گرد و غبار، ارتعاش و چرخه های کاری طولانی کار می کنند.

یک گیربکس سیاره ای کواکسیال سنگین می تواند گشتاور و دوام مورد نیاز برای ماشین آلات معدنی مانند نوار نقاله ها، سنگ شکن ها، فیدرها و سایر تجهیزات جابجایی مواد را فراهم کند.

جرثقیل و تجهیزات بالابر

جرثقیل ها و ماشین آلات بالابر به انتقال گشتاور قابل اعتماد و سرعت خروجی کنترل شده نیاز دارند.

گیربکس‌های سیاره‌ای کواکسیال را می‌توان در سیستم‌های بالابر و رانندگی در جایی که گشتاور بالا و ابعاد فشرده مورد نیاز است، ادغام کرد.

ماشین آلات کشاورزی و دامپروری

تجهیزات کشاورزی مدرن اغلب به سیستم های انتقال فشرده اما قدرتمند نیاز دارند.

گیربکس های سیاره ای کواکسیال را می توان در ماشین آلات کشاورزی که تحت بارهای متغیر و شرایط سخت در فضای باز کار می کنند استفاده کرد.

تجهیزات متالورژی و صنعتی

تجهیزات صنعتی سنگین در متالورژی و تولید اغلب به طور مداوم تحت بارهای بالا کار می کنند.

ظرفیت بار بالا و ویژگی های انتقال پایدار گیربکس های سیاره ای آنها را برای محیط های صنعتی پر تقاضا مناسب می کند.

چگونه گیربکس سیاره ای کواکسیال مناسب را انتخاب کنیم؟

انتخاب گیربکس نباید تنها بر اساس نسبت کاهش باشد.

قبل از انتخاب گیربکس سیاره ای کواکسیال، پارامترهای زیر را در نظر بگیرید.

گشتاور خروجی

گشتاور پیوسته و پیک مورد نیاز دستگاه را تعیین کنید.

گیربکس انتخابی باید دارای ظرفیت گشتاور کافی باشد تا بتواند هم عملکرد عادی و هم پیک های بار غیرمنتظره را تحمل کند.

نسبت کاهش

نسبت کاهش رابطه بین سرعت ورودی و سرعت خروجی را تعیین می کند.

نسبت مناسب را با توجه به سرعت خروجی مورد نیاز تجهیزات انتخاب کنید.

قدرت و سرعت ورودی

گیربکس باید با توان نامی موتور و سرعت ورودی مطابقت داشته باشد.

یک ترکیب نادرست می تواند منجر به تولید گرمای بیش از حد، اضافه بار یا سایش زودهنگام قطعات شود.

شرایط کار

محیط عملیاتی واقعی را در نظر بگیرید، از جمله: ساعات کار در روز، نوع بار، بارهای ضربه، فرکانس شروع و توقف، دمای محیط، گرد و غبار و رطوبت و موقعیت نصب.

این عوامل برای تعیین پیکربندی گیربکس مناسب و ضریب سرویس ضروری هستند.

نصب و پیکربندی خروجی

ابعاد نصب، اتصال ورودی، شفت خروجی، فلنج و جهت نصب باید با دستگاه مطابقت داشته باشد.

برای برنامه های OEM، نصب و پیکربندی های خروجی سفارشی ممکن است مورد نیاز باشد.

چرا توصیه می کنیم گیربکس های سیاره ای کواکسیال SGR را انتخاب کنید؟

SGR یک تولید کننده گیربکس صنعتی است که متخصص در کاهنده دنده سیاره ای و کاهنده دنده حلزونی است.

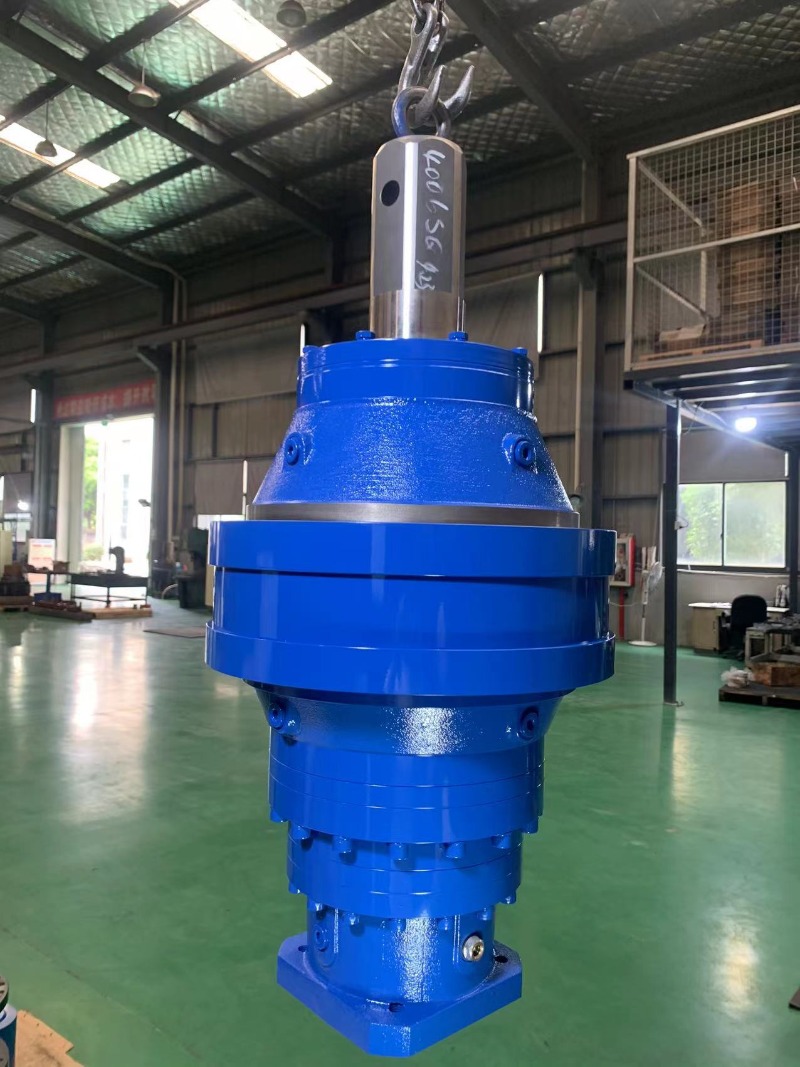

گیربکس های سیاره ای کواکسیال SGR برای کاربردهایی طراحی شده اند که به گشتاور بالا، ابعاد فشرده، انتقال قابل اعتماد و تنظیمات انعطاف پذیر نیاز دارند.

گیربکس های سیاره ای از مواد دنده ای با مقاومت بالا و فرآیندهای ساخت دقیق برای بهبود دوام دنده و عملکرد انتقال استفاده می کنند.

بسته به کاربرد، SGR می‌تواند مراحل مختلف سیاره‌ای، نسبت‌های کاهش، تنظیمات ورودی و راه‌حل‌های خروجی را ارائه دهد.

کاهنده‌های دنده سیاره‌ای SGR به طور گسترده در موارد زیر استفاده می‌شوند: دکل‌های حفاری الکتریکی، ماشین‌های خزنده، تجهیزات نیروی باد، ماشین‌های کشاورزی و دامداری، ماشین‌آلات معدن، تجهیزات متالورژی و جرثقیل‌ها و ماشین‌آلات بالابر.

برای تولیدکنندگان ماشین آلات OEM، SGR همچنین می‌تواند پشتیبانی فنی مبتنی بر برنامه را برای کمک به مشتریان در انتخاب گیربکس مناسب با توجه به قدرت موتور، گشتاور خروجی، سرعت، ابعاد نصب و شرایط کاری ارائه دهد.

A گیربکس سیاره ای کواکسیال قابلیت گشتاور بالای انتقال سیاره ای را با پیکربندی درون خطی صرفه جویی در فضا ترکیب می کند. طراحی جمع و جور، ظرفیت بار بالا، انتقال نیرو کارآمد و نسبت های کاهش انعطاف پذیر، آن را به یک راه حل موثر برای ماشین آلات صنعتی نیازمند تبدیل کرده است.

هنگام انتخاب گیربکس سیاره ای کواکسیال، سازندگان باید بیشتر از قیمت گیربکس یا نسبت کاهش را در نظر بگیرند. گشتاور خروجی، قدرت موتور، شرایط عملیاتی، ضریب سرویس، ابعاد نصب و عمر مورد انتظار باید ارزیابی شوند.

برای سازندگان ماشین‌آلاتی که به دنبال شریک انتقال قابل اعتماد هستند، انتخاب یک سازنده گیربکس سیاره‌ای با تجربه می‌تواند کمک کند که گیربکس به درستی با دستگاه کامل مطابقت داشته باشد. (نویسنده، SGR، آنجی ژانگ).
