تفاوت بین گیربکس های سیاره ای کواکسیال و زاویه راست

گیربکس های سیاره ای یکی از کارآمدترین و فشرده ترین راه حل ها برای انتقال نیرو در ماشین آلات صنعتی است. درک تفاوت های اساسی بین پیکربندی های کواکسیال و زاویه راست برای انتخاب سیستم بهینه برای کاربردهای خاص بسیار مهم است. این راهنمای جامع، اصول عملیاتی، ویژگی‌های عملکرد، و موارد استفاده ایده‌آل را بررسی می‌کند و در عین حال نشان می‌دهد که سازندگان متخصص چگونه دوست دارند. Shanghai SGR Heavy Industry Machinery Co., Ltd. از مهندسی پیشرفته برای ارائه راه حل های با کارایی بالا استفاده کنید.

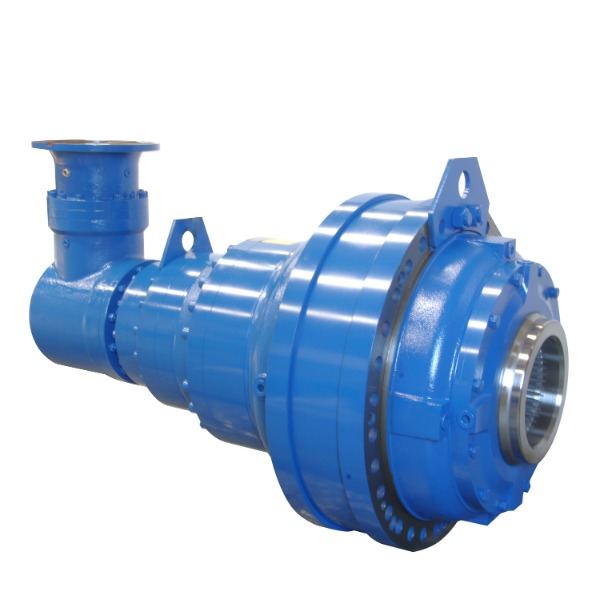

ورودی فلنج زاویه راست گیربکس سیاره ای گشتاور خروجی بزرگ با موتور

آشنایی با اصول گیربکس سیاره ای

قبل از بررسی پیکربندی‌های خاص، درک اصول اساسی که سیستم‌های چرخ دنده سیاره‌ای را به طور منحصربه‌فردی در صنایع متعدد مؤثر می‌سازد، ضروری است. گیربکس سیاره ای، که به عنوان گیربکس اپی سیکلیک نیز شناخته می شود، دارای یک چرخ دنده خورشیدی مرکزی، چند چرخ دنده سیاره ای نصب شده بر روی یک حامل، و یک چرخ دنده حلقه بیرونی است که با سیارات مشبک می شود. این چیدمان مسیرهای قدرت متعددی را ایجاد می کند و بار را در چندین نقطه تماس برای چگالی گشتاور و کارایی استثنایی توزیع می کند.

• انتقال قدرت فشرده با نسبت گشتاور به وزن بالا
• مسیرهای قدرت چندگانه که بار را در چندین شبکه چرخ دنده توزیع می کند
• راندمان برتر از طریق به حداقل رساندن اصطکاک لغزشی
• قابلیت های موقعیت یابی دقیق با حداقل عکس العمل
• جذب بار شوک عالی از طریق اشتراک بار

اجزای اصلی و عملکرد آنها

هر سیستم چرخ دنده سیاره ای شامل چندین جزء حیاتی است که برای انتقال کارآمد نیرو به طور هماهنگ کار می کنند. چرخ دنده خورشیدی به عنوان جزء ورودی مرکزی عمل می کند، در حالی که چرخ دنده های سیاره به دور آن می چرخند و به طور همزمان با هر دو چرخ دنده خورشید و حلقه مشبک می شوند. مجموعه حامل سیاره سیارات را به هم متصل می کند و خروجی را در اکثر پیکربندی های استاندارد ارائه می دهد، اگرچه ترتیبات مختلف می توانند نسبت های سرعت و جهت های مختلفی را ایجاد کنند.

• Sun gear: جزء مرکزی که توان ورودی را دریافت می کند
• چرخ دنده های سیاره ای: به طور معمول سه یا چند چرخ دنده که به دور چرخ دنده خورشید می چرخند
• حامل سیاره: جزء ساختاری که چرخ دنده های سیاره را در موقعیت خود نگه می دارد
• چرخ دنده: چرخ دنده بیرونی با دندانه های داخلی که سیستم را در بر می گیرد
• مکانیسم خروجی: بر اساس پیکربندی (حامل، حلقه یا خورشید) متفاوت است.

گیربکس های سیاره ای کواکسیال: طراحی و کاربردها

گیربکس‌های سیاره‌ای کواکسیال دارای شفت‌های ورودی و خروجی هستند که در امتداد یک محور چرخشی قرار گرفته‌اند و مسیر انتقال نیرو را با کارایی استثنایی ایجاد می‌کنند. این پیکربندی به‌ویژه در برنامه‌هایی که محدودیت‌های فضا و سادگی هم‌ترازی ملاحظات اولیه هستند، ارزشمند است. تقارن ذاتی طرح های کواکسیال به توزیع بار متعادل و حداقل لرزش کمک می کند و آنها را برای کاربردهای دقیق ایده آل می کند.

• محورهای ورودی و خروجی یک محور چرخشی دارند
• راندمان استثنایی (اغلب 97٪ یا بالاتر در هر مرحله)
• ابعاد شعاعی فشرده با چگالی توان بالا
• حداقل تولید ارتعاش و نویز
• مراحل نصب و تراز کردن ساده شده است

ویژگی های عملکردی طرح های کواکسیال

مزایای عملکرد گیربکس های سیاره ای کواکسیال آن ها را برای کاربردهای سخت در صنایع مختلف مناسب می کند. راندمان بالای آن‌ها از حداقل اتلاف نیرو از طریق مش‌های چرخ دنده ناشی می‌شود، در حالی که ضریب فرم فشرده آن‌ها امکان ادغام در محیط‌های محدود را فراهم می‌کند. ماهیت متعادل سیستم‌های سیاره‌ای به طور طبیعی ارتعاش را کاهش می‌دهد و به عمر بیشتر اجزا و بهبود پایداری عملیاتی کمک می‌کند.

گیربکس های سیاره ای زاویه راست: طراحی و کاربردها

گیربکس‌های سیاره‌ای با زاویه قائمه دارای یک مرحله دنده مخروطی هستند که انتقال نیرو را 90 درجه تغییر می‌دهد و راه‌حل‌های همه کاره را برای کاربردهایی با نیازهای ورودی و خروجی عمود بر هم ایجاد می‌کند. این پیکربندی استحکام چرخ دنده های سیاره ای را با انعطاف پذیری جهت چرخ دنده های مخروطی ترکیب می کند و مزایای منحصر به فردی را در بهینه سازی چیدمان ماشین آلات ارائه می دهد. را گیربکس سیاره ای زاویه راست طراحی به ویژه زمانی مفید است که محرک اصلی باید به موازات قطعه محرکه قرار گیرد.

• انتقال توان 90 درجه بین ورودی و خروجی
• پیکربندی صرفه جویی در فضا برای چیدمان ماشین آلات خاص
• ترکیبی از فن آوری های سیاره ای و چرخ دنده اریب
• انعطاف پذیری عالی در نصب در فضاهای محدود
• موجود در پیکربندی های خروجی مختلف (شفت جامد، شفت توخالی)

ویژگی های عملکردی طرح های با زاویه راست

گیربکس‌های سیاره‌ای با زاویه قائمه ویژگی‌های عملکردی منحصربه‌فردی را ارائه می‌کنند که آنها را در کاربردهای خاص ضروری می‌سازد. گنجاندن مرحله دنده مخروطی ملاحظات کارایی متفاوتی را معرفی می کند و در عین حال انعطاف پذیری جهتی ارزشمندی را ارائه می دهد. درک این پارامترهای عملکرد برای مهندسی و انتخاب مناسب برنامه ضروری است.

تجزیه و تحلیل مقایسه ای: گیربکس های سیاره ای کواکسیال در مقابل زاویه راست

انتخاب بین گیربکس های سیاره ای کواکسیال و زاویه راست مستلزم در نظر گرفتن دقیق الزامات کاربردی، محدودیت های مکانی و اولویت های عملکردی است. هر پیکربندی مزایای مشخصی را ارائه می دهد که آن را برای سناریوهای خاص مناسب تر می کند. این تحلیل تطبیقی ​​تفاوت‌های مهم را برای اطلاع از فرآیند انتخاب بررسی می‌کند.

• تفاوت ترتیب شفت و تاثیر آنها بر طراحی ماشین
• مقایسه کارایی در محدوده های عملیاتی
• چگالی گشتاور و قابلیت های انتقال نیرو
• مزایا و محدودیت های خاص برنامه
• ملاحظات هزینه در طول چرخه عمر تجهیزات

مقایسه کارایی و انتقال نیرو

راندمان یکی از مهم‌ترین تفاوت‌ها بین گیربکس‌های سیاره‌ای کواکسیال و زاویه راست است. مسیر قدرت مستقیم طرح‌های کواکسیال تلفات انرژی را به حداقل می‌رساند، در حالی که تنظیمات زاویه راست تلفات اضافی را در رابط دنده‌های مخروطی تجربه می‌کنند. این تفاوت کارایی در کاربردهای چرخه بالا که مصرف انرژی به طور قابل توجهی بر هزینه های عملیاتی تأثیر می گذارد، به طور فزاینده ای مهم می شود.

دستورالعمل های انتخاب ویژه برنامه

انتخاب بهینه بین گیربکس های سیاره ای کواکسیال و زاویه راست به شدت به الزامات و محدودیت های کاربردی خاص بستگی دارد. طرح‌های کواکسیال معمولاً در کاربردهایی که حداکثر کارایی و انتقال مستقیم نیرو را می‌طلبند برتری دارند، در حالی که پیکربندی‌های زاویه راست چالش‌های فضایی خاص را حل می‌کنند. درک این دستورالعمل های کاربردی، انتخاب گیربکس مناسب را برای قابلیت اطمینان و عملکرد طولانی مدت تضمین می کند.

• کواکسیال ترجیح داده شده برای: تقاضاهای با راندمان بالا، کاربردهای درایو مستقیم
• زاویه راست ترجیح داده شده برای: چیدمان های با فضای محدود، انتقال قدرت 90 درجه
• هر دو پیکربندی مناسب برای: کاربردهای با گشتاور بالا، موقعیت یابی دقیق
• ملاحظات ویژه برای: محیط های خشن، دسترسی به تعمیر و نگهداری
• عوامل هزینه چرخه عمر: سرمایه گذاری اولیه در مقابل کارایی عملیاتی

مهندسی پیشرفته در سیستم‌های دنده سیاره‌ای مدرن

طراحی گیربکس سیاره‌ای معاصر، اصول مهندسی پیشرفته و فن‌آوری‌های ساخت را برای دستیابی به سطوح عملکردی بی‌سابقه در خود جای داده است. شرکت ها دوست دارند Shanghai SGR Heavy Industry Machinery Co., Ltd. از سیستم‌های بهینه‌سازی طراحی پیچیده و تجهیزات ساخت دقیق برای تولید گیربکس‌هایی که استانداردهای دقیق صنعت را برآورده می‌کنند، استفاده کنید. تیم تحقیق و توسعه آنها، متشکل از دکترا و مهندسان ارشد، سیستم های تخصصی از جمله گیربکس سیاره ای و سیستم طراحی بهینه‌سازی چرخ دنده‌های کرم دوگانه پوششی مسطح.

• بهینه سازی پیشرفته پروفایل دندان برای توزیع بار
• ساخت دقیق با ماشین آلات CNC
• تست جامع با سیستم های تست قدرت و بازده
• مواد نوآورانه و فرآیندهای عملیات حرارتی
• سیستم های طراحی، تولید و خدمات فنی یکپارچه

نوآوری در طراحی گیربکس سیاره ای کم نویز

کاهش سر و صدا نشان دهنده تمرکز قابل توجهی در توسعه گیربکس سیاره ای مدرن است، به ویژه هنگامی که صنایع استانداردهای سخت گیرانه تری را در محل کار و محیط زیست اجرا می کنند. رویکردهای مهندسی پیشرفته شامل اصلاحات بهینه دندان، تلورانس‌های ساخت دقیق و تکنیک‌های تخصصی میرایی ارتعاش است. تعقیب گیربکس سیاره ای کم صدا راه حل ها به یک تمایز رقابتی در بین تولید کنندگان پیشرو تبدیل شده است.

• سنگ زنی دقیق دندانه های چرخ دنده برای ویژگی های مش بندی بهینه
• تکنیک های پیشرفته انتخاب بلبرینگ و نصب
• بهینه سازی طراحی مسکن برای میرایی ارتعاش
• مهندسی سیستم روغن کاری برای کاهش نویز
• تست جامع با تجهیزات اندازه گیری آکوستیک

انتخاب جعبه دنده سیاره ای مناسب برای برنامه شما

انتخاب صحیح گیربکس سیاره ای مستلزم ارزیابی سیستماتیک پارامترهای فنی متعدد و ملاحظات عملیاتی است. فراتر از تصمیم پایه کواکسیال در مقابل زاویه راست، مهندسان باید الزامات گشتاور، نسبت سرعت، شرایط محیطی و انتظارات چرخه عمر را در نظر بگیرند. این چارچوب انتخاب به شناسایی پیکربندی بهینه کمک می کند و در عین حال از مشکلات رایج در مشخصات گیربکس جلوگیری می کند.

• ارزیابی جامع گشتاور و سرعت مورد نیاز
• تجزیه و تحلیل محدودیت های نصب و محدودیت های فضایی
• ارزیابی عوامل محیطی و چرخه وظیفه
• در نظر گرفتن الزامات نگهداری و دسترسی
• تجزیه و تحلیل هزینه کل مالکیت فراتر از قیمت اولیه خرید

توسعه مشخصات فنی

ایجاد مشخصات فنی جامع نشان دهنده یک مرحله مهم در فرآیند انتخاب گیربکس سیاره ای است. مشخصات به خوبی تعریف شده تضمین می کند که گیربکس انتخابی در طول عمر مورد نظر خود به طور قابل اعتماد عمل می کند و در عین حال تمام الزامات کاربردی را برآورده می کند. این فرآیند باید هم پارامترهای عملکرد و هم ویژگی های فیزیکی را در بر گیرد.

سوالات متداول

عمر مفید یک گیربکس سیاره ای چقدر است؟

عمر مفید یک گیربکس سیاره ای بر اساس شرایط کاربرد، شیوه های نگهداری و ویژگی های بار به طور قابل توجهی متفاوت است. تحت شرایط عملیاتی مناسب با نگهداری مناسب، گیربکس های سیاره ای با کیفیت بالا معمولاً 20000 ساعت عمر مفید دارند. عوامل حیاتی موثر بر طول عمر عبارتند از روانکاری مناسب، دمای عملیاتی در محدوده طراحی، اجتناب از بارهای ضربه ای بیش از ظرفیت نامی، و دقت تراز. تولید کنندگان دوست دارند Shanghai SGR Heavy Industry Machinery Co., Ltd. گیربکس های خود را برای عمر مفید طولانی از طریق طراحی قوی، مواد درجه یک و ساخت دقیق مهندسی کنند.

چگونه یک گیربکس سیاره ای به چگالی گشتاور بالا دست می یابد؟

گیربکس‌های سیاره‌ای از طریق معماری منحصربه‌فرد تقسیم نیرو به چگالی گشتاور استثنایی دست می‌یابند. برخلاف آرایش دنده‌های معمولی که نیرو را از طریق یک شبکه چرخ دنده منتقل می‌کنند، سیستم‌های سیاره‌ای گشتاور را در چند چرخ دنده سیاره‌ای به طور همزمان توزیع می‌کنند. این اشتراک بار، طراحی های فشرده تر را در حالی که مقادیر گشتاور بالاتری را مدیریت می کند، امکان پذیر می کند. علاوه بر این، آرایش کواکسیال توزیع نیروی متعادلی را ایجاد می کند که بارهای باربری و تنش های محفظه را به حداقل می رساند و به ابعاد فشرده کمک می کند. را گیربکس سیاره ای با گشتاور بالا پیکربندی یکی از کارآمدترین راه حل های انتقال قدرت موجود در فضا را نشان می دهد.

آیا می توان از گیربکس های سیاره ای در کاربردهای با دقت بالا استفاده کرد؟

کاملا. گیربکس های سیاره ای زمانی که با تلورانس ها و اجزای دقیق تولید شوند، برای کاربردهای با دقت بالا بسیار مناسب هستند. شاخص‌های دقیق کلیدی عبارتند از عکس‌العمل کم (اغلب کمتر از 1 دقیقه قوس در مدل‌های دقیق)، سفتی پیچشی بالا، و تکرارپذیری موقعیتی عالی. برای کاربردهایی که نیاز به دقت فوق العاده دارند، تخصصی گیربکس سیاره ای دقیق طراحی ها دارای ویژگی هایی مانند یاتاقان های از پیش بارگذاری شده، چرخ دنده های زمینی دقیق و پروفیل های دندان بهینه شده است. این ویژگی ها گیربکس های سیاره ای را برای رباتیک، هوافضا، تجهیزات پزشکی و سایر کاربردهایی که نیاز به کنترل دقیق حرکت دارند، ایده آل می کند.

گیربکس های سیاره ای به چه تعمیراتی نیاز دارند؟

گیربکس‌های سیاره‌ای در مقایسه با بسیاری از اجزای دیگر انتقال قدرت به تعمیر و نگهداری نسبتاً حداقلی نیاز دارند، اما مراقبت مناسب به طور قابل توجهی عمر مفید را افزایش می‌دهد. فعالیت های تعمیر و نگهداری اولیه شامل روانکاری منظم طبق مشخصات سازنده، بازرسی دوره ای برای یکپارچگی مهر و موم و نظارت بر نویز یا افزایش دما غیرعادی است. مدرن تعمیر و نگهداری گیربکس سیاره ای روش‌ها بر نظارت مبتنی بر شرایط به جای جایگزینی با فاصله ثابت، استفاده از تجزیه و تحلیل ارتعاش، آنالیز روغن و نظارت حرارتی برای پیش‌بینی نیازهای تعمیر و نگهداری قبل از وقوع خرابی تأکید دارند.

چگونه می توانم بین گیربکس سیاره ای خطی و زاویه راست انتخاب کنم؟

انتخاب بین گیربکس های سیاره ای درون خطی (کواکسیال) و گیربکس های سیاره ای زاویه راست در درجه اول به محدودیت های فضایی و الزامات کارایی در برنامه خاص شما بستگی دارد. طرح‌های کواکسیال راندمان بالاتر و معمولاً چگالی گشتاور بیشتری را ارائه می‌دهند، و زمانی که هم‌ترازی ورودی و خروجی ساده باشد، آنها را ایده‌آل می‌سازد. پیکربندی‌های زاویه راست، چالش‌های فضایی را حل می‌کنند که در آن محرک اصلی باید عمود بر قطعه محرکه قرار گیرد، هرچند که با توجه به مرحله چرخ دنده‌های مخروطی اضافی، بازدهی کمی دارد. هنگام اتخاذ این تصمیم انتخاب اساسی، چیدمان کامل سیستم، قابلیت دسترسی برای نگهداری، و الزامات کارایی را در نظر بگیرید.
