آشنایی با گیربکس‌های کرم دوتایی: سیری عمیق در طراحی و کاربرد

در دنیای انتقال نیرو، دستیابی به گشتاور بالا و عملکرد روان در یک فضای فشرده یک چالش مهندسی دائمی است. در میان راه حل های مختلف، گیربکس حلزونی دولایه به عنوان یک طراحی منحصر به فرد و بسیار موثر برای برنامه های کاربردی متمایز است. برخلاف چرخ دنده های حلزونی استاندارد، این پیکربندی باعث افزایش قابل توجه سطح تماس بین کرم و چرخ دنده می شود که منجر به ظرفیت باربری و دوام برتر می شود. این مقاله یک کاوش جامع از فناوری چرخ دنده‌های کرم دوپوش، مزایای آن، موارد استفاده ایده‌آل و معیارهای انتخاب حیاتی را ارائه می‌کند تا به شما در درک نقش محوری آن در ماشین‌آلات مدرن کمک کند.

درایو چرخ دنده کرم دوپوش چیست؟

درایو چرخ دنده حلقوی دولایه نوعی سیستم دنده تخصصی است که در آن هر دو کرم (پیچ) و چرخ دنده حلقوی (چرخ) گلودار یا ساعت شنی شکل هستند. این بدان معنی است که کرم دور چرخ دنده می پیچد و به طور همزمان، چرخ دنده کرم را در بر می گیرد. این عمل پوشش دوگانه در مقایسه با مجموعه چرخ دنده های کرمی تک پوششی یا استوانه ای، سطح تماس بسیار بیشتری را بین دندان های جفت ایجاد می کند. مزیت اصلی این طراحی پیچیده، توانایی آن در انتقال بارهای گشتاور فوق العاده بالا بدون به خطر انداختن فشردگی ذاتی طراحی دنده های حلزونی است. هندسه پیچیده نیاز به ساخت دقیق دارد اما با عملکرد بی‌نظیر در محیط‌های سخت پاداش می‌دهد.

• افزایش منطقه تماس: طراحی گلودار به چندین دندان اجازه می دهد تا بار را به طور همزمان به اشتراک بگذارند و استرس را به شدت روی دندانه های چرخ دنده کاهش دهد.
• ساخت دقیق: تولید این قطعات به ماشین آلات پیشرفته CNC و کنترل کیفیت دقیق برای اطمینان از مش بندی کامل و عملکرد مطلوب نیاز دارد.
• توزیع بار برتر: بار روی یک نقطه متمرکز نمی شود بلکه در سطح وسیع تری توزیع می شود و سایش و پارگی را به حداقل می رساند.

مزایای کلیدی چرخ دنده‌های کرمی دوپوش

هندسه منحصر به فرد گیربکس حلزونی دولایه به چندین مزیت عملیاتی متمایز تبدیل می شود که آن را به انتخاب ارجح برای کاربردهای سنگین تبدیل می کند. این گیربکس‌ها به گونه‌ای طراحی شده‌اند که در جایی که دیگران ممکن است از کار بیفتند برتری داشته باشند و ترکیبی از قدرت، قابلیت اطمینان و طول عمر را ارائه دهند. نکات زیر مزایای اصلی را که این طراحی گیربکس را از همتایان خود متمایز می کند، توضیح می دهد.

• ظرفیت گشتاور بالاتر: ناحیه تماس بزرگ‌شده سیستم را قادر می‌سازد تا بارهای شوک را کنترل کند و گشتاور خروجی بالا را به طور مؤثرتری نسبت به چرخ‌دنده‌های کرمی استاندارد حفظ کند.
• افزایش دوام و طول عمر: با کاهش تنش در واحد سطح، قطعات سایش کمتری را تجربه می‌کنند که منجر به عمر عملیاتی طولانی‌تر و کاهش نیاز به تعمیر و نگهداری می‌شود.
• طراحی فشرده برای نسبت‌های کاهش بالا: آنها نسبت های کاهش تک مرحله ای بالایی را در یک بسته نسبتا کوچک ارائه می دهند که باعث صرفه جویی در فضای ارزشمند در چیدمان ماشین آلات می شود.
• عملکرد آرام تر: درگیری صاف و چند دندانه اغلب منجر به عملکرد ساکت‌تر و نرم‌تر می‌شود که در محیط‌های حساس به نویز بسیار مهم است.

مقایسه: چرخ دنده‌های دو پوششی در مقابل چرخ‌دنده‌های کرم استاندارد

هنگام انتخاب گیربکس، درک تفاوت های عملکردی بین چرخ دنده دولایه ای و کرمی استوانه ای استاندارد بسیار مهم است. جدول زیر تمایزات کلیدی را که بر مناسب بودن برنامه تأثیر می گذارد، نشان می دهد.

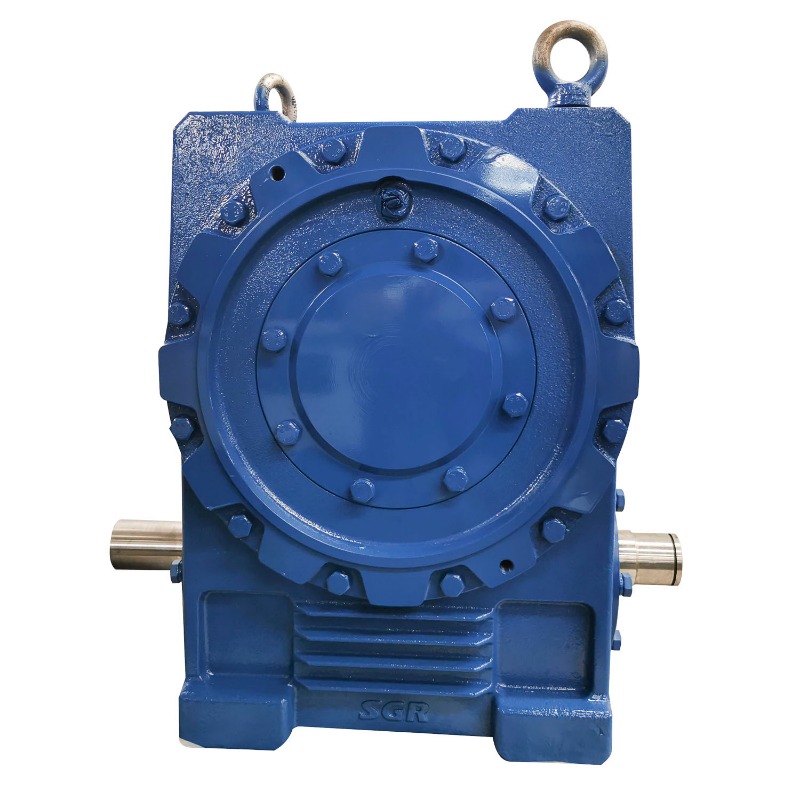

کاهنده چرخ دنده کرم دوگانه با راندمان بالا

بهینه سازی عملکرد با طراحی چرخ دنده دولایه

برای استفاده کامل از قابلیت های الف طراحی چرخ دنده دو پوششی ، چندین عامل را باید به دقت در نظر گرفت. بهینه سازی فقط در مورد انتخاب جعبه دنده نیست. این در مورد ادغام صحیح آن در یک سیستم است. تراز مناسب، روانکاری و مدیریت حرارتی برای دستیابی به عملکرد و عمر مفید وعده داده شده بسیار مهم است. نادیده گرفتن این جنبه ها می تواند مزایای ذاتی این طراحی قوی را نفی کند.

• تراز دقیق: ناهماهنگی علت اصلی شکست است. این واحدها باید با دقت زیاد نصب شوند تا اطمینان حاصل شود که کرم و چرخ دنده نسبت به یکدیگر کاملاً قرار گرفته اند.
• سیستم های روغن کاری پیشرفته: تماس لغزشی بالا گرما تولید می کند. یک سیستم روانکاری اختصاصی با روغن با کیفیت بالا و ویسکوزیته بالا برای کاهش اصطکاک، دفع گرما و جلوگیری از سایش ضروری است.
• مدیریت حرارتی: برای عملیات مداوم با بار بالا، روش های خنک کننده خارجی مانند فن ها یا مبدل های حرارتی ممکن است برای حفظ دمای عملیاتی بهینه لازم باشد.
• انتخاب مواد: این کرم معمولاً از فولاد سخت شده ساخته می شود، در حالی که چرخ دنده اغلب از آلیاژ نرم تر و برنزی ساخته می شود تا ویژگی های اصطکاک و سایش را به طور موثر مدیریت کند.

کاربردهای صنعتی گیربکس های کرم سنگین

ماهیت قوی از گیربکس های کرمی سنگین آنها را در صنایعی که تجهیزات به محدودیت های خود می رسد ضروری می کند. توانایی آنها در ارائه گشتاور عظیم در یک ردپای فشرده و مقاومت در برابر بارهای شوک ناگهانی آنها را به سنگ بنای ماشین آلات سنگین تبدیل می کند. از جابجایی وزنه های عظیم در استخراج تا موقعیت دقیق در هوافضا، این گیربکس ها قهرمانان گمنام کنترل حرکت هستند.

• استخراج معادن و فرآوری مواد معدنی: در درایوهای نوار نقاله، سنگ شکن ها و بالابرها که قابلیت اطمینان تحت بار شدید غیرقابل مذاکره است استفاده می شود.
• تجهیزات ساختمانی: برای درایوهای نوسان بیل مکانیکی، مکانیزم های لوفینگ جرثقیل و درام های میکسر بتن ضروری است.
• جابجایی مواد:
• آسیاب های فولادی و نورد: در میزهای غلتکی و دستکاری‌هایی که فلز داغ قرمز را تحت نیروی فوق‌العاده اداره می‌کنند، استفاده می‌شود.
• هوافضا و دفاع: در سیستم‌های پرتاب موشک و مکانیسم‌های موقعیت‌یابی ماهواره‌ای که نیاز به حرکت دقیق تحت فشار زیاد دارند، یافت می‌شود.

انتخاب گیربکس با کاهش گشتاور بالا

انتخاب درست گیربکس کاهش گشتاور بالا یک تصمیم حیاتی است که بر کارایی، هزینه و قابلیت اطمینان کل سیستم شما تأثیر می گذارد. فرآیند انتخاب فراتر از بررسی رتبه بندی گشتاور است و شامل نگاهی جامع به الزامات برنامه، شرایط محیطی و هزینه های چرخه عمر است. یک رویکرد روشمند تضمین می کند که گیربکسی نه تنها کافی، بلکه برای نیازهای خاص شما بهینه است.

• تعریف ویژگی های بار: ماهیت بار (ثابت، متغیر، شوک)، مقدار آن و گشتاور شروع مورد نیاز را تجزیه و تحلیل کنید.
• تعیین نسبت کاهش و سرعت خروجی: نسبت لازم برای دستیابی به سرعت خروجی مورد نظر را از دور موتور ورودی خود محاسبه کنید.
• ارزیابی شرایط محیطی: عواملی مانند دمای محیط، وجود گرد و غبار یا رطوبت و فضای موجود برای نصب را در نظر بگیرید.
• ارزیابی عامل خدمات: همیشه گیربکسی با ضریب خدماتی انتخاب کنید که بار اضافی احتمالی و شدت برنامه شما را محاسبه کند.
• هزینه چرخه عمر را در نظر بگیرید: فراتر از قیمت خرید اولیه نگاه کنید. عامل در تعمیر و نگهداری مورد انتظار، بهره وری انرژی، و هزینه های زمان راه رفتن.

مشخصات کلیدی برای بررسی

هنگام بررسی برگه های اطلاعات سازنده برای a کاهنده سرعت چرخ دنده حلزونی ، به این مشخصات مهم توجه کنید تا از تطابق کامل با برنامه خود اطمینان حاصل کنید.

سوالات متداول

تفاوت اصلی بین چرخ دنده حلزونی تک و دوپوش چیست؟

تفاوت اساسی در هندسه آنها نهفته است. در مجموعه چرخ دنده حلزونی تک پوششی (یا استوانه ای)، فقط چرخ دنده حلقوی حلقوی می شود تا تا حدی دور کرم استوانه ای بپیچد. در یک گیربکس حلزونی دولایه ، هم کرم و هم دنده گلویی است. این یک کرم ساعت شنی شکل ایجاد می کند که دور چرخ دنده می پیچد و چرخ دنده ای که به طور همزمان کرم را می پوشاند. این عمل پوشش دوگانه منجر به ایجاد سطح تماس قابل توجهی بزرگتر بین دندانه های مشبک می شود که کلید ظرفیت گشتاور و دوام بالاتر آن در مقایسه با طراحی تک پوششی است.

چرا گیربکس های حلزونی دوپوش گران تر هستند؟

هزینه بالاتر از a گیربکس حلزونی دولایه مستقیماً به فرآیند پیچیده ساخت آن نسبت داده می شود. هندسه گلودار و ساعت شنی شکل کرم و چرخ دنده بسیار دشوار است. این به ماشین آلات CNC تخصصی و دقیق و کنترل کیفیت دقیق نیاز دارد تا اطمینان حاصل شود که این دو جزء کاملاً در سطح تماس بزرگ به هم متصل می شوند. زمان ماشینکاری اضافی، تخصص و فرآیندهای بازرسی مربوط به ایجاد این عمل مزدوج دقیق به هزینه اولیه بالاتر نسبت به گیربکس های کرم استاندارد کمک می کند، اگرچه این اغلب با عملکرد برتر و طول عمر آنها در کاربردهای سخت توجیه می شود.

چگونه می توانم یک درایو دنده حلزونی دو پوششی را حفظ کنم؟

حفظ الف درایو چرخ دنده حلزونی دو پوششی بر روانکاری مناسب و نظارت بر وضعیت متمرکز است. در مرحله اول، استفاده از نوع دقیق و ویسکوزیته روانکار که توسط سازنده مشخص شده است بسیار مهم است، زیرا تماس لغزشی بالا کاملاً به یک لایه روغن مقاوم بستگی دارد. به طور مرتب سطح روغن را بررسی کنید و به دنبال علائم آلودگی یا تخریب باشید. ثانیاً، دمای کار را کنترل کنید و به تغییرات صدا گوش دهید، زیرا گرمای بیش از حد یا سر و صدای غیرمعمول می تواند نشان دهنده ناهماهنگی، اضافه بار یا مشکلات روانکاری باشد. در نهایت، یک برنامه تعمیر و نگهداری پیشگیرانه دقیق را برای تعویض روغن و بازرسی ها رعایت کنید تا به طور فعالانه سایش را برطرف کرده و حداکثر عمر مفید را تضمین کنید.

آیا می توان از گیربکس حلزونی برای عقب انداختن یا نگه داشتن بار استفاده کرد؟

بله، یکی از مزایای ذاتی هر طراحی چرخ دنده حلزونی، از جمله دو پوششی نوع، توانایی طبیعی آن در جلوگیری از رانندگی معکوس است. به دلیل اصطکاک زیاد و زاویه خاص نخ کرم، سیستم معمولاً خود قفل می شود. این بدان معناست که نیرویی که به شفت خروجی (دنده) وارد می شود، نمی تواند شفت ورودی (کرم) را به عقب براند. این ویژگی باعث می شود کاهنده سرعت چرخ دنده حلزونیs برای کاربردهایی مانند نوار نقاله در شیب ها، بالابرها و بالابرها که مکانیزم نگهدارنده ایمن برای جلوگیری از پایین آمدن غیرقابل کنترل بار در صورت قطع برق مورد نیاز است، بسیار عالی است.

علائم خرابی در گیربکس حلزونی سنگین چیست؟

شناخت علائم اولیه شکست در الف گیربکس کرمی سنگین می تواند از خرابی فاجعه بار جلوگیری کند. شاخص های کلیدی شامل افزایش قابل توجه دمای عملیاتی است که اغلب به مشکلات روانکاری یا اضافه بار اشاره می کند. صداهای غیرمعمول مانند ساییدن، ضربه زدن، یا ناله بیش از حد حاکی از ساییدگی، فرورفتگی یا ناهماهنگی دندانه های چرخ دنده است. نشتی روغن قابل مشاهده در اطراف سیل ها نشان دهنده خرابی آب بند است که می تواند منجر به روانکاری ناکافی شود. در نهایت، از دست دادن دقت موقعیت یا افزایش عکس العمل (حرکت آزاد) در شفت خروجی نشانه های مکانیکی واضحی از سایش داخلی است که نیاز به بررسی و نگهداری فوری دارد.
