نحوه انتخاب گیربکس کرمی: 3 عامل فراتر از قیمت

A گیربکس حلزونی به طور گسترده در سیستم های انتقال صنعتی که نیاز به کاهش سرعت، تبدیل گشتاور و چیدمان درایو فشرده دارند استفاده می شود. کاربردهای معمولی شامل تجهیزات دریایی، ماشین آلات بالابر، سیستم های بالابر مرحله، تجهیزات ماشینکاری و خطوط تولید خودکار است.

هنگام خرید یک گیربکس حلزونی با این حال، بسیاری از خریداران این اشتباه را مرتکب می شوند که فقط روی قیمت اولیه تمرکز می کنند. یک گیربکس ارزان قیمت ممکن است به نظر ارزش بهتری داشته باشد، اما مشکلاتی مانند سر و صدای زیاد، گرمای بیش از حد، ظرفیت بار ناکافی یا تعمیر و نگهداری مکرر می تواند هزینه کل مالکیت را افزایش دهد.

بنابراین، چگونه باید درست را انتخاب کنید گیربکس حلزونی برای تجهیزات شما؟

طبق گفته SGR، سازنده ای با بیش از 10 سال تجربه در توسعه و تولید گیربکس حلزونی، خریداران باید قبل از تصمیم گیری برای خرید سه عامل کلیدی را ارزیابی کنند: مواد و فرآیندهای ساخت، عملکرد واقعی عملیاتی، و قابلیت های فنی سازنده و خدمات پس از فروش.

01. مواد و فرآیندهای ساخت

مواد مورد استفاده در گیربکس حلزونی و فرآیندهای مورد استفاده برای ساخت اجزای آن تأثیر مستقیمی بر مقاومت در برابر سایش، ظرفیت بار، کیفیت انتقال و عمر سرویس دارد.

اگرچه ممکن است دو گیربکس حلزونی از نظر ظاهری شبیه به هم به نظر برسند، اما اجزای داخلی و استانداردهای ساخت آنها می تواند به طور قابل توجهی متفاوت باشد.

مواد شفت کرم و عملیات حرارتی

در یک گیربکس حلزونی ، شفت کرم و چرخ کرم جفت انتقال هسته را تشکیل می دهند.

شفت‌های کرم با کیفیت بالا معمولاً از فولاد آلیاژی 20CrMnTi استفاده می‌کنند که می‌توان آن را قبل از سنگ‌زنی دقیق کربوره کرد و خاموش کرد. هنگامی که به درستی کنترل شود، کربوهیداسیون و خاموش کردن، سطح سخت و مقاوم در برابر سایش را ایجاد می کند و در عین حال هسته سخت تری را حفظ می کند.

سپس آسیاب دقیق به بهبود کیفیت سطح دندان و دقت هندسی کرم کمک می کند و از مش بندی نرم تر با چرخ کرم پشتیبانی می کند.

این فرآیندها به ویژه در کاربردهایی که شامل بارهای سنگین یا دوره های عملیاتی طولانی می شوند، که در آن شرایط سایش و تماس می تواند بر عملکرد گیربکس در طول زمان تأثیر بگذارد، مهم هستند.

در مقایسه، گیربکسی که با مواد کمتر مناسب یا عملیات حرارتی ناکافی تولید می‌شود، ممکن است سایش سریع‌تر، افزایش عکس العمل یا عملکرد بدتر انتقال را تجربه کند.

مواد چرخ کرم

مواد چرخ کرم به همان اندازه مهم است.

برنز آلیاژی با کارایی بالا معمولاً در سیستم‌های انتقال کرم به دلیل ویژگی‌های اصطکاک و سایش مطلوب آن هنگام جفت شدن با سطح کرم و سیستم روغن‌کاری مناسب استفاده می‌شود.

کرم و چرخ کرم باید به عنوان یک جفت انتقال همسان با هم کار کنند. انتخاب مواد، هندسه دندان، پرداخت سطح، روانکاری و شرایط عملیاتی همگی بر عملکرد سطوح تماس تأثیر می‌گذارند.

جایگزین های کم هزینه ممکن است از مواد مختلفی برای کاهش هزینه های تولید استفاده کنند. با این حال، جایگزینی مواد باید همیشه با توجه به بار، سرعت، روغن کاری و نیازهای عمر مفید گیربکس واقعی ارزیابی شود.

چرا دقت ساخت مهم است

مواد خوب به تنهایی تضمین کننده گیربکس حلزونی با کیفیت بالا نیستند.

دقت ساخت نیز بر تماس دندان، صدا، لرزش، دما و ثبات انتقال اثر می گذارد.

هنگام مقایسه تامین‌کنندگان، می‌توانید در مورد: مواد شفت کرم و عملیات حرارتی، مواد چرخ کرم، فرآیندهای ماشین‌کاری و سنگ‌زنی دندان، تماس با چرخ دنده و بازرسی مونتاژ، الزامات روغن‌کاری و روش‌های کنترل کیفیت سوال کنید.

هدف صرفاً یافتن گیربکس ساخته شده از مواد درجه یک نیست. یافتن یک سیستم انتقال است که مواد و فرآیندهای ساخت آن برای کاربرد مورد نظر مناسب باشد.

02. عملکرد عملیاتی واقعی: کارایی، ظرفیت بار، و خود قفل شدن

عامل دوم نحوه عملکرد گیربکس حلزونی در شرایط عملیاتی واقعی است.

سه ویژگی مستحق توجه ویژه هستند: راندمان انتقال، ظرفیت بار و رفتار قفل خودکار.

راندمان انتقال و دمای عملیاتی

راندمان انتقال بر میزان تبدیل توان ورودی به توان خروجی مفید و مقدار انرژی از دست رفته در حین کار تأثیر می گذارد.

در یک worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

یکی از رویکردهای طراحی که برای بهبود عملکرد انتقال کرم استفاده می شود، طراحی چرخ دنده کرم دوپوش است.

در مقایسه با یک جفت چرخ دنده کرم استوانه‌ای معمولی، طراحی دولایه‌ای می‌تواند ناحیه تماس و درگیری بزرگ‌تری را در طول چندین دندان در صورت طراحی و ساخت مناسب ایجاد کند. این می تواند به توزیع بار و بهبود عملکرد انتقال کمک کند.

گیربکس های حلزونی دولایه SGR از این فناوری انتقال برای پشتیبانی از برنامه های کاربردی صنعتی استفاده می کنند.

هنگام ارزیابی راندمان گیربکس، خریداران باید به جای اتکا به یک رقم کلی بازده، شرایط عملیاتی مورد نظر را در نظر بگیرند. دمای عملیاتی، روغن کاری، الزامات کار مداوم و اتلاف حرارت نیز باید در نظر گرفته شود.

گیربکسی که در دمای نامناسب برای کاربرد خود کار می کند ممکن است نیاز به ارزیابی بیشتر از بار، نسبت، روغن کاری، نصب یا شرایط خنک کننده داشته باشد.

ظرفیت بار و گشتاور خروجی

ظرفیت بار یکی دیگر از عوامل انتخاب حیاتی است.

یک گیربکس باید بتواند گشتاور پیوسته مورد نیاز و همچنین بارهای اوج و شرایط عملیاتی مربوطه را تحمل کند. انتخاب یک مدل فقط بر اساس توان اسمی موتور ممکن است منجر به پیکربندی نامناسب شود.

قبل از انتخاب یک گیربکس حلزونی گشتاور خروجی مورد نیاز، قدرت و سرعت ورودی، نسبت کاهش، بارهای پیک و مداوم، فرکانس شروع و توقف چرخه کار، دمای محیط و شرایط نصب و نصب را تأیید کنید.

طبق اطلاعات محصول این شرکت، برای کاربردهای صنعتی بزرگ، محدوده گیربکس حلزونی SGR شامل فواصل مرکز از 100 تا 710 میلی‌متر و ظرفیت گشتاور خروجی تا T2 ≤ 160000 نیوتن متر است.

این مشخصات طیف راه‌حل‌های انتقال سنگین موجود را نشان می‌دهد، اما مدل مناسب همچنان باید با توجه به نیازهای عملیاتی واقعی انتخاب شود.

برای ماشین آلات بالابر، تجهیزات معدن و سایر کاربردهای سخت، اندازه مناسب برای عملیات قابل اعتماد ضروری است.

خود قفل شدن: یک ملاحظه مهم برای برنامه های بلند کردن

خود قفل شدن یکی دیگر از ویژگی هایی است که برخی از خریداران هنگام انتخاب گیربکس حلزونی به آن توجه می کنند.

در پیکربندی‌های خاص انتقال کرم، مکانیزم ممکن است در شرایط عملیاتی خاص در مقابل رانندگی معکوس مقاومت کند. این می تواند در برنامه هایی مفید باشد که بار در غیر این صورت می تواند شفت خروجی را به عقب براند.

کاربردهای بالقوه شامل سیستم های بالابر مرحله، ماشین آلات بالابر و مکانیسم های دیگری است که حرکت معکوس باید کنترل شود.

با این حال، هر گیربکس حلزونی به طور قابل اعتماد خود قفل نمی شود. رفتار قفل شوندگی به عواملی از جمله زاویه سرب، شرایط اصطکاک، روانکاری، مواد، سایش و وضعیت عملکرد واقعی بستگی دارد.

یک گیربکس نباید صرفاً به این دلیل که از چرخ دنده حلزونی استفاده می کند عملکرد ایمنی را ارائه می دهد.

برای کاربردهای بلند کردن یا بار معلق، خریداران باید الزامات فنی سازنده را تایید کنند و تعیین کنند که آیا یک ترمز مستقل یا سایر وسایل ایمنی توسط طراحی سیستم و استانداردهای قابل اجرا مورد نیاز است یا خیر.

رویکرد صحیح ارزیابی قفل خودکار به عنوان بخشی از سیستم انتقال و ایمنی کامل است.

03. تجربه سازنده و خدمات پس از فروش

خرید گیربکس نباید با تحویل محصول تمام شود.

برای سازندگان تجهیزات صنعتی و تیم های تعمیر و نگهداری، تجربه تامین کننده، پشتیبانی فنی، در دسترس بودن قطعات یدکی و زمان پاسخ می تواند بر قابلیت اطمینان کلی تجهیزات تاثیر بگذارد.

حتی زمانی که دو محصول دارای مشخصات و مواد مشابه هستند، تفاوت در تجربه طراحی، کنترل تولید، مونتاژ و دانش کاربرد ممکن است منجر به نتایج عملیاتی متفاوتی شود.

تجربه فنی و توسعه محصول

یک سازنده گیربکس با تجربه می تواند به مشتریان در ارزیابی نیازهای عملیاتی و شناسایی پیکربندی مناسب گیربکس کمک کند.

برای مثال، انتخاب گیربکس حلزونی ممکن است نیازمند در نظر گرفتن موارد زیر باشد: نسبت کاهش مورد نیاز، گشتاور خروجی، سرعت و توان ورودی، ابعاد نصب، پیکربندی شفت و فلنج، شرایط کار مداوم، روغن کاری و دما و الزامات قفل خودکار.

برای پروژه های OEM، توانایی تطبیق پیکربندی گیربکس با طراحی دستگاه می تواند به اندازه مشخصات استاندارد محصول مهم باشد.

قطعات یدکی و پشتیبانی فنی

خدمات پس از فروش به ویژه هنگامی که یک گیربکس در خط تولید یا ماشین های سنگین ادغام می شود اهمیت دارد.

اگر گیربکس نیاز به عیب یابی، تعمیر و نگهداری یا تعویض داشته باشد، کمک های فنی با تاخیر یا قطعات یدکی در دسترس نیست می تواند باعث افزایش زمان خرابی تجهیزات شود.

هنگام ارزیابی تامین‌کنندگان، در نظر بگیرید که آیا می‌توانند مشاوره فنی و انتخاب محصول، راهنمایی‌های مربوط به نصب، کمک عیب‌یابی، پشتیبانی قطعات یدکی، ارتباطات پاسخگو پس از تحویل را ارائه دهند یا خیر.

یک تامین کننده قابل اعتماد باید بتواند از مشتری فراتر از معامله اولیه پشتیبانی کند.

04. چرا گیربکس های کرم دوتایی SGR را انتخاب کنید؟

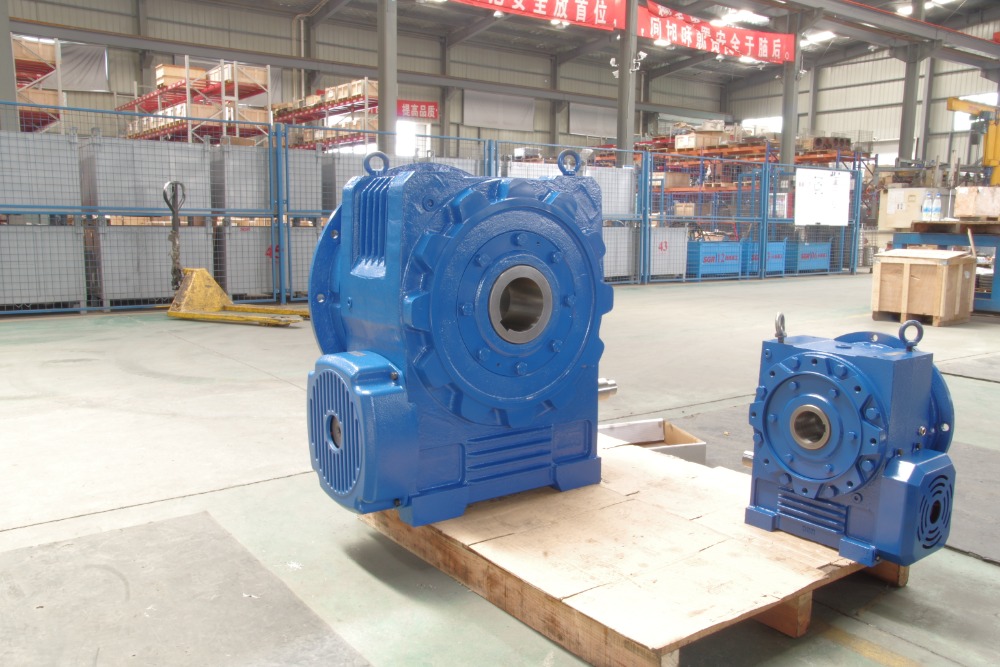

SGR بیش از 10 سال تجربه در توسعه و ساخت گیربکس حلزونی دارد. فناوری گیربکس کرم دوتایی آن بر طراحی، ساخت، مونتاژ و بازرسی جفت انتقال کرم و چرخ کرم تمرکز دارد.

طراحی دولایه ای، نسبت به آرایش چرخ دنده کرم استوانه ای معمولی، منطقه تماس بزرگ تری را بین چرخ کرم و کرم ایجاد می کند. با هندسه و دقت ساخت مناسب، این می تواند از بارگذاری بیشتر دندان و بهبود عملکرد انتقال پشتیبانی کند.

SGR همچنین کار سیستماتیکی را با دانشگاه های مربوطه در مورد طراحی گیربکس حلزونی، فرآیندهای ساخت، مونتاژ تولید و روش های بازرسی انجام داده است.

برای مشتریانی که به دنبال راه‌حل‌های گیربکس کرم صنعتی هستند، SGR کمک‌های فنی برای کمک به ارزیابی الزامات برنامه و انتخاب پیکربندی مناسب ارائه می‌کند. (نویسنده: SGR، Angie Zhang)
