نحوه انتخاب گیربکس های سیاره ای برای ماشین آلات صنعتی، رباتیک، سیستم های خودرو و کاربردهای با گشتاور بالا

ماشین‌آلات صنعتی، رباتیک و سیستم‌های خودرو همگی به قطعاتی متکی هستند که می‌توانند گشتاور بالا را در یک فضای فشرده انتقال دهند، و تعداد کمی از مجموعه‌های مکانیکی این کار را به اندازه گیربکس سیاره . این راهنما به نحوه عملکرد این سیستم‌های چرخ دنده، انواع موجود، و وزنی که هنگام انتخاب یکی از آنها برای برنامه‌های پرکاربرد می‌پردازد، می‌پردازد.

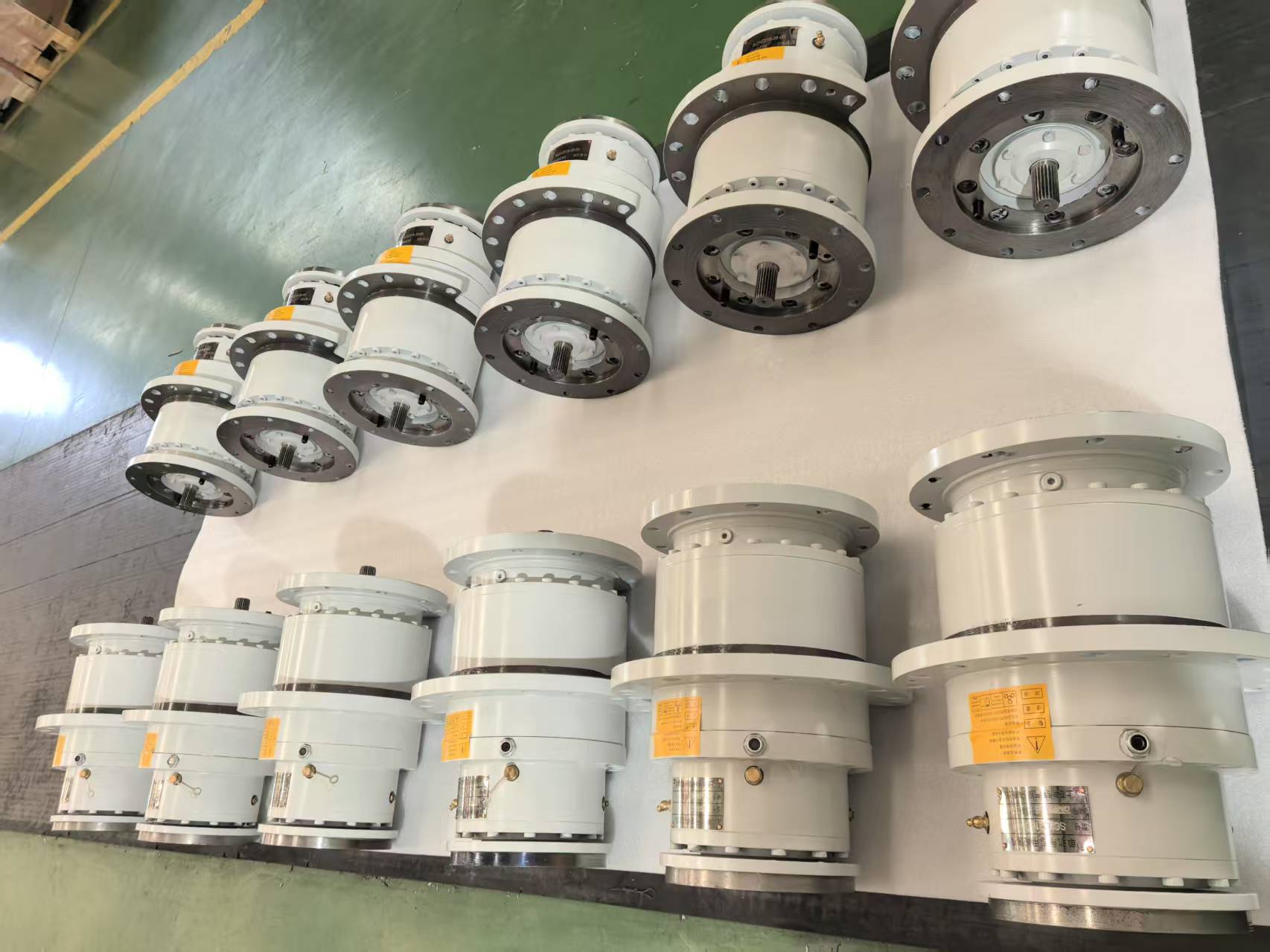

گیربکس سیاره ای چیست و سیستم دنده سیاره ای چگونه کار می کند؟

گیربکس سیاره ای که گیربکس سیاره ای نیز نامیده می شود، مکانیزم کاهش دنده یا افزایش دنده است که حول سه جزء اصلی ساخته شده است: یک چرخ دنده خورشیدی مرکزی، مجموعه ای از چرخ دنده های سیاره ای که به دور آن می چرخند، و یک چرخ دنده حلقه ای بیرونی با دندانه های داخلی که سیاره دنده ها به آن متصل می شوند. چرخ دنده های سیاره ای توسط یک حامل چرخان در جای خود نگه داشته می شوند، و بسته به اینکه کدام جزء ثابت است، کدام یک رانده می شود، و کدام خروجی است، مجموعه می تواند طیف وسیعی از نسبت های کاهش را در یک محفظه بسیار فشرده ایجاد کند.

ساختار سیستم چرخ دنده سیاره ای چیزی است که به این طرح ویژگی های تعیین کننده می دهد. از آنجایی که چندین چرخ دنده سیاره ای بار ارسالی را به طور همزمان به اشتراک می گذارند، به جای یک جفت چرخ دنده که کل گشتاور را مانند یک قطار دنده ساده حمل می کند، بار در چندین نقطه تماس به طور همزمان توزیع می شود. این آرایش چرخ دنده سیاره دنده خورشیدی برای چگونگی دستیابی سیستم های جعبه دنده انتقال گشتاور به ظرفیت بالا بدون نیاز به محفظه نسبتاً بزرگ، مرکزی است. نتیجه یک مکانیسم کاهش دنده جمع و جور است که در کاربردهایی که فضا محدود است اما تقاضای گشتاور زیاد است، متناسب است.

انواع اصلی گیربکس های سیاره ای کدامند؟

گیربکس های سیاره ای در درجه اول بر اساس تعداد مراحل کاهش، جهت محور آنها و سطح دقت مورد نیاز برای کاربرد طبقه بندی می شوند.

گیربکس سیاره ای تک مرحله ای

یک گیربکس سیاره ای تک مرحله ای از یک مجموعه چرخ دنده خورشیدی، سیاره ای و حلقه ای برای دستیابی به نسبت کاهش متوسط استفاده می کند. این پیکربندی فشرده و کارآمد است و معمولاً زمانی انتخاب می‌شود که نسبت مورد نیاز در محدوده‌ای باشد که یک مجموعه دنده‌ای عملاً می‌تواند ارائه دهد.

گیربکس سیاره ای چند مرحله ای

یک گیربکس سیاره ای چند مرحله ای دو یا چند مجموعه دنده سیاره ای را به صورت سری به هم متصل می کند که خروجی یک مرحله ورودی مرحله بعدی را هدایت می کند. این اجازه می دهد تا نسبت کاهش کلی بسیار بالاتری نسبت به یک طراحی تک مرحله ای داشته باشید، اگرچه طول و مقداری واکنش اضافی را در هر مرحله اضافه می کند.

کاهنده سیاره ای خطی

یک کاهنده سیاره ای خطی، شفت های ورودی و خروجی را در یک محور نگه می دارد، که اتصال به موتورها و تجهیزات محرک را ساده می کند و یکی از رایج ترین پیکربندی ها در اتوماسیون صنعتی است.

گیربکس سیاره ای زاویه راست

یک گیربکس سیاره‌ای با زاویه قائمه دارای یک مرحله دنده مخروطی یا هیپووئید برای تغییر مسیر انتقال نیرو با نود درجه است، که زمانی مفید است که محدودیت‌های فضا یا الزامات چیدمان اجازه آرایش درون خطی را نمی‌دهند.

واحد دنده سیاره ای دقیق

یک واحد دنده سیاره‌ای دقیق برای تلرانس‌های دقیق‌تر به‌طور خاص برای به حداقل رساندن عکس‌العمل و خطای موقعیت‌یابی تولید می‌شود، که آن را برای کنترل حرکت و کاربردهای روباتیک که دقت به اندازه ظرفیت گشتاور اهمیت دارد، مناسب می‌کند.

گیربکس های سیاره ای معمولا در کجا استفاده می شوند؟

گیربکس های سیاره ای در طیف وسیعی از صنایع هر جا که ترکیبی از گشتاور بالا، اندازه جمع و جور و انتقال توان قابل اعتماد لازم باشد ظاهر می شوند.

استفاده از ماشین آلات اتوماسیون صنعتی گیربکس های سیاره ای به طور گسترده در محورهای سروو محور، جداول نمایه سازی و تجهیزات بسته بندی، که در آن کنترل دقیق حرکت و موقعیت یابی قابل تکرار ضروری است. سیستم‌های محرک رباتیک برای فعال‌سازی مشترک به گیربکس‌های سیاره‌ای وابسته هستند، زیرا بازوهای رباتیک به تراکم گشتاور بالایی در یک محفظه کوچک نیاز دارند تا بازوی کلی سبک وزن و پاسخگو باشد. هنگامی که یک واحد محرک فشرده نیاز به تحمل بارهای متغیر در ساعات طولانی کار دارد، کاربردهای گیربکس سیستم های تسمه نقاله به نفع طرح های سیاره ای است. سیستم‌های انتقال خودرو از مجموعه دنده‌های سیاره‌ای در داخل گیربکس‌های اتوماتیک برای دستیابی به نسبت‌های چند دنده بدون تعداد زیادی جفت دنده جداگانه استفاده می‌کنند. واحدهای محرک ماشین‌آلات ساختمانی، از جمله دستگاه‌های موجود در بیل مکانیکی و جرثقیل‌ها، به درایوهای نهایی سیاره‌ای متکی هستند تا گشتاور بالایی را که برای بلند کردن و جابجایی سنگین در محفظه‌های فشرده که مستقیماً روی چرخ یا مسیر نصب می‌شوند، ارائه دهند.

گیربکس سیاره ای باید چه ویژگی های عملکردی داشته باشد؟

یک گیربکس سیاره ای که به خوبی مهندسی شده است باید ظرفیت گشتاور، دقت و کارایی مکانیکی را بسته به آنچه که برنامه بیشتر می خواهد، متعادل کند.

عملکرد گیربکس با تراکم گشتاور بالا مستقیماً از ماهیت اشتراک بار آرایش سیاره ای ناشی می شود، که در آن شبکه های دنده متعدد به صورت موازی کار می کنند نه اینکه یک جفت بار کامل را حمل کند. طراحی دنده دقیق با واکنش کم واکنش در کاربردهای کنترل حرکت بیشترین اهمیت را دارد، جایی که هر بازی چرخشی بین ورودی و خروجی مستقیماً به خطای موقعیت یابی تبدیل می شود. انتقال توان با راندمان بالا تحت تأثیر کیفیت دندانه دنده، روانکاری و انتخاب بلبرینگ قرار می گیرد، زیرا هر مرحله یا نقطه مش اضافی باعث تلفات مکانیکی می شود. رفتار سیستم چرخ دنده صاف، به معنای حداقل ارتعاش و سرعت خروجی ثابت، به دقت ساخت و هم ترازی مناسب بین خورشید، سیاره و چرخ دنده های حلقه بستگی دارد.

گیربکس سیاره ای چگونه تولید می شود؟

ساخت گیربکس سیاره ای شامل مجموعه ای از مراحل ماشینکاری دقیق، عملیات حرارتی و مونتاژ است که برای دستیابی به تلورانس های دقیق در تمام اجزای دنده طراحی شده است.

هر یک از این مراحل به عملکرد نهایی گیربکس کمک می کند، و پرش یا عجله در هر مرحله، به ویژه عملیات حرارتی یا کالیبراسیون تراز، بعداً به عنوان سایش زودرس یا واکنش شدید در هنگام سرویس نشان داده می شود.

چگونه یک گیربکس سیاره ای با سایر انواع گیربکس مقایسه می شود؟

گیربکس های سیاره ای یکی از چندین روش کاهش دنده هستند و مقایسه آنها با طرح های جایگزین کمک می کند تا مشخص شود که چه زمانی یک پیکربندی سیاره ای انتخاب بهتری است.

مقایسه گیربکس سیاره ای و کرمی به طور کلی به چگالی گشتاور و کارایی در مقابل قابلیت قفل خودکار بستگی دارد. گیربکس های حلزونی رفتار قفل شوندگی قوی را به قیمت راندمان کمتر ارائه می دهند، زیرا تماس لغزشی بین کرم و چرخ اصطکاک بیشتری نسبت به تماس غلتشی در مجموعه دنده های سیاره ای ایجاد می کند. مقایسه گیربکس سیاره ای و مارپیچی تا حدودی متفاوت است، زیرا گیربکس های مارپیچی نیز می توانند کارایی بالایی داشته باشند، اما طرح های سیاره ای معمولاً به دلیل آرایش دنده های تقسیم بار، ردپای کوچکتری را برای درجه گشتاور معادل ارائه می دهند.

مقایسه کاهنده دنده در این سیستم ها در نهایت به اولویت برنامه بستگی دارد. جایی که مقایسه چگالی گشتاور به نفع طرح‌های سیاره‌ای است، در تاسیسات محدود به فضا مانند اتصالات روباتیک یا محرک‌های درون چرخ است، در حالی که گیربکس‌های حلزونی و حلزونی در کاربردهایی که هزینه، سادگی یا رفتار قفل‌شوندگی بیشتر از مزایای طرح‌بندی سیاره‌ای فشرده است، رایج هستند.

مشکلات یا محدودیت های رایج گیربکس های سیاره چیست؟

گیربکس‌های Planet از نظر مکانیکی مقاوم هستند، اما در برابر سایش و مسائل عملیاتی، به ویژه در چرخه‌های کاری سخت، مصون نیستند.

مشکلات گیربکس سایش یاتاقان در طول زمان ایجاد می شود زیرا یاتاقان های چرخ دنده سیاره یا غلتک های سوزنی بارگیری چرخه ای مکرر را تجربه می کنند و این سایش در نهایت می تواند باعث افزایش عکس العمل و کاهش دقت موقعیت یابی شود. مشکلات سیستم دنده خرابی روانکاری یکی از دلایل اصلی سایش زودرس است، زیرا روان کننده ناکافی یا تخریب شده اصطکاک و گرما را در نقاط توری چرخ دنده و سطوح یاتاقان افزایش می دهد. علائم گیربکس صدا و لرزش اغلب نشان دهنده مشکلاتی مانند سایش دندانه دنده، آسیب یاتاقان یا خرابی روغن کاری است و نظارت بر این علائم می تواند به رفع مشکلات قبل از وقوع خرابی کمک کند. شرایط نامناسب چرخ دنده های سیاره ای، چه به دلیل خطای نصب یا انحراف شفت تحت بار، می تواند باعث توزیع ناهموار بار در سراسر چرخ دنده های سیاره ای شود و سایش دندان های خاص را تسریع کند. شرایط آسیب بیش از حد گیربکس زمانی رخ می دهد که تقاضای گشتاور بیش از ظرفیت نامی واحد باشد، که می تواند منجر به شکستن دندان، خرابی بلبرینگ یا تغییر شکل حامل در موارد شدید شود.

چگونه گیربکس سیاره مناسب را انتخاب می کنید؟

انتخاب گیربکس سیاره مناسب به جای انتخاب صرفاً بر اساس اندازه یا هزینه، مستلزم تطبیق چندین پارامتر فنی با نیازهای خاص برنامه است.

یک فرآیند انتخاب روشمند معمولاً با تعیین گشتاور خروجی و سرعت مورد نیاز شروع می‌شود، سپس گزینه‌های نسبت را محدود می‌کند و در نهایت تأیید می‌کند که پیکربندی نصب و رتبه‌بندی محیطی متناسب با نصب است. نادیده گرفتن هر یک از این مراحل، خطر انتخاب جعبه دنده ای را افزایش می دهد که برای بارهای اوج اندازه کمتر است یا با محدوده سرعت موتور محرکه مطابقت ندارد.

روند آینده فناوری گیربکس سیاره ای چیست؟

فناوری گیربکس سیاره ای در کنار روندهای گسترده تر در اتوماسیون، ساخت دقیق و مهندسی مواد به تکامل خود ادامه می دهد.

درایوهای اتوماسیون فشرده به طور فزاینده ای موتور، گیربکس و الکترونیک کنترل را در یک محفظه واحد ادغام می کند و پیچیدگی نصب را کاهش می دهد و در عین حال مزایای تراکم گشتاور طرح های سیاره ای را حفظ می کند. سیستم‌های گیربکس نظارت بر وضعیت هوشمند از سنسورهای تعبیه‌شده برای ردیابی لرزش، دما و وضعیت روغن‌کاری استفاده می‌کنند که به تیم‌های تعمیر و نگهداری اجازه می‌دهد تا مشکلات در حال توسعه را قبل از ایجاد خرابی برنامه‌ریزی نشده شناسایی کنند. طراحی دنده کم سر و صدا به یک اولویت فزاینده تبدیل شده است زیرا تجهیزات خودکار به محیط های مشترک با کارگران انسانی منتقل می شوند و باعث اصلاحات در طراحی پروفایل دندان و دقت ساخت می شوند. مهندسی دنده مواد پیشرفته، از جمله بهبود انتخاب آلیاژ و درمان‌های سطحی، عمر چرخ دنده را افزایش می‌دهد و امکان گشتاور بالاتر را در همان پوشش فیزیکی فراهم می‌کند. این پیشرفت‌ها روی هم به گیربکس‌های سیاره‌ای اشاره می‌کنند که هوشمندتر، فشرده‌تر و با نیازهای سیستم‌های خودکار مدرن سازگارتر هستند.

سوالات متداول

گیربکس سیاره ای چیست؟

گیربکس سیاره ای یک مکانیسم کاهش دنده است که در اطراف یک چرخ دنده خورشیدی مرکزی، چرخ دنده های سیاره ای در حال چرخش و یک چرخ دنده حلقه بیرونی ساخته شده است که برای انتقال گشتاور بالا در یک محفظه فشرده طراحی شده است.

گیربکس سیاره ای برای چه استفاده می شود؟

گیربکس سیاره ای برای کاهش سرعت و افزایش گشتاور بین موتور و تجهیزات محرک، معمولاً در رباتیک، اتوماسیون صنعتی، گیربکس خودرو و ماشین آلات سنگین استفاده می شود.

سیستم چرخ دنده سیاره ای چگونه کار می کند؟

یک سیستم چرخ دنده سیاره ای به این صورت کار می کند که چرخ دنده های سیاره ای به طور همزمان با یک چرخ دنده خورشیدی مرکزی و یک چرخ دنده حلقه بیرونی مشبک شوند، با حامل، چرخ دنده خورشیدی یا چرخ دنده حلقه ای بسته به پیکربندی به عنوان ورودی، خروجی یا عنصر ثابت عمل می کند.

مزایای گیربکس سیاره ای چیست؟

از مزایای گیربکس سیاره ای می توان به چگالی گشتاور بالا، اندازه فشرده نسبت به ظرفیت گشتاور، تراز محوری هم محور، و اشتراک بار در شبکه های چند دنده اشاره کرد.

گیربکس سیاره ای در مقابل کرم کدام بهتر است؟

هیچ‌کدام از اینها بهتر نیستند، زیرا گیربکس‌های سیاره‌ای عموماً بازده و چگالی گشتاور بالاتری را ارائه می‌دهند، در حالی که گیربکس‌های حلزونی رفتار قفل شوندگی خود را ارائه می‌دهند که در کاربردهای خاص نگه‌داری مفید است.

گیربکس سیاره ای چقدر دوام می آورد؟

عمر مفید یک گیربکس سیاره ای به عواملی مانند شرایط بار، نگهداری روغن کاری و تراز بستگی دارد، با واحدهایی که به درستی نگهداری می شوند معمولاً عمر عملیاتی طولانی را در شرایط نامگذاری شده ارائه می دهند.
