مهندسی دقیق: کنترل واکنش و نویز در سیستم چرخ دنده کرم سیاره ای

I. تقاضا برای انتقال دنده با دقت بالا

را چرخ دنده کرم سیاره ای واحد نشان دهنده تلفیقی از دو اصل انتقال قدرتمند است که چگالی گشتاور بالا، نسبت های کاهش قابل توجه و ردپای فشرده را ارائه می دهد. در کاربردهای سخت، چالش فنی اولیه، کنترل تلورانس‌های اجزای داخلی، به‌ویژه فاصله مش‌بندی (بازخورد)، برای اطمینان از دقت انتقال بالا و به حداقل رساندن سطوح نویز، لرزش و سختی (NVH) است.

Shanghai SGR Heavy Industry Machinery Co., Ltd.، یک شرکت با فناوری پیشرفته که به مدت بیش از 10 سال عمیقاً بر روی انتقال دنده تمرکز کرده است، این پیچیدگی را درک می کند. تیم تحقیق و توسعه ما، متشکل از دکترا و مهندسان ارشد، فناوری تخصصی، از جمله سیستم طراحی بهینه‌سازی چرخ دنده‌های کرم دوگانه را توسعه داده‌اند، که تضمین می‌کند محصولات ما از روند صنعت به سمت لرزش کم و نویز کم پیروی می‌کنند.

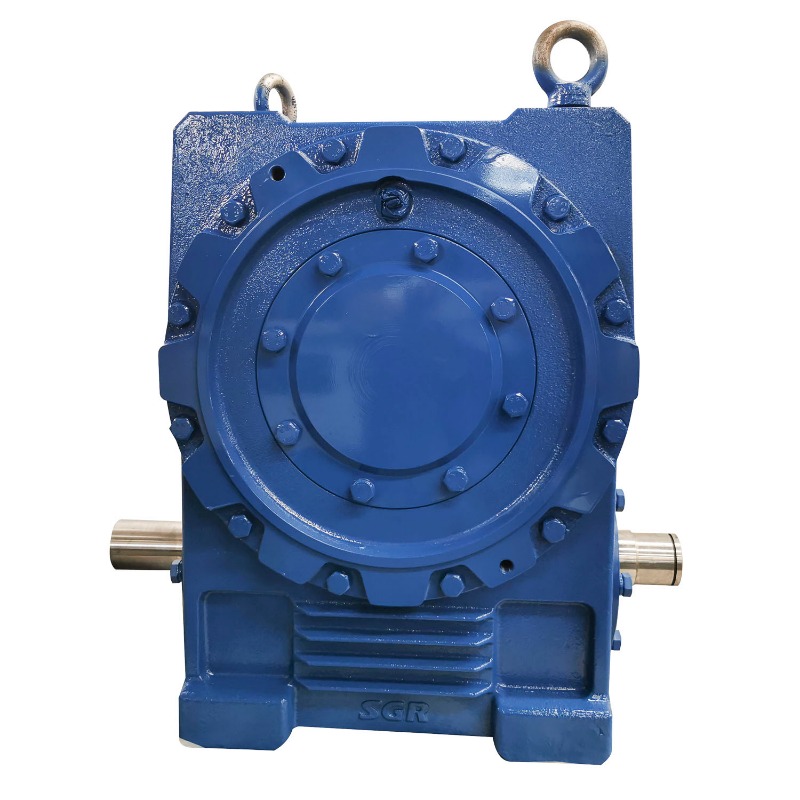

کاهنده چرخ دنده کرم دوگانه با راندمان بالا

II. مکانیک کنترل برگشتی

بک‌لش یا فاصله محیطی بین دندان‌های جفت، مستقیماً بر دقت موقعیت و نویز عملیاتی تأثیر می‌گذارد. به حداقل رساندن این فاصله برای ماشین آلات با دقت بالا بسیار مهم است.

استراتژی‌هایی برای مونتاژ بدون برگشت: کنترل واکنش در سیستم‌های چرخ‌دنده کرم سیاره‌ای

کنترل واکنش موثر در سیستم‌های چرخ‌دنده کرم سیاره‌ای مستلزم پرداختن به هر دو مرحله گیربکس است - مرحله سیاره‌ای (دنده خورشیدی، چرخ‌دنده‌های سیاره‌ای و چرخ‌دنده حلقه‌ای) و مرحله چرخ‌دنده حلزونی. در مرحله سیاره ای، دقت از طریق کنترل دقیق فاصله مرکزی بین چرخ دنده های خورشید و سیاره به دست می آید. این اغلب نیاز به استفاده از یاتاقان های درجه بالا و تحمل هندسی دقیق برای حامل سیاره و سوراخ های مسکن دارد.

در مرحله چرخ دنده حلزونی، واکنش متقابل اساساً به فاصله مرکزی بین کرم و چرخ کرمی مرتبط است. استراتژی های به حداقل رساندن عبارتند از:

• تنظیم فاصله مرکز کنترل شده: استفاده از آستین های شافت ورودی غیرعادی یا فلنج های قابل تنظیم محفظه که امکان تنظیم دقیق موقعیت کرم را در هنگام مونتاژ می دهد.
• چرخ های کرم شکافنده: استفاده از یک چرخ کرم تقسیم شده از پیش بارگذاری شده که تماس مداوم با پروفیل کرم را مجبور می کند و فاصله را از بین می برد.

III. دستیابی به مشخصات دندان و دقت مش بندی

را accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

تکنیک ها و تلورانس های ساخت

را most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

را impact of gear tolerance on gearbox vibration level is defined by industry standards (e.g., International Organization for Standardization 1328-1). Moving from an ISO Grade 8 (commercial) to an ISO Grade 5 (high-precision) can reduce the dynamic meshing error by factors of ten, translating directly into significantly lower vibration and noise levels.

روش‌های ساخت چرخ دنده در مقابل تحمل و پایان سطح

IV. مترولوژی پیشرفته و تضمین کیفیت

شما نمی توانید چیزی را که نمی توانید دقیق اندازه گیری کنید کنترل کنید. گیربکس‌های با دقت بالا برای تأیید هندسه پیچیده قطعات، به اندازه‌شناسی پیشرفته نیاز دارند.

تایید هندسه پیچیده

را verification of the toroidal geometry in the worm gear stage is a specialized process. The measuring instrument for toroidal worm gear accuracy must be capable of simultaneously measuring multiple geometrical parameters, including lead, profile, and pitch error. Shanghai SGR is equipped with the domestically innovated Toroidal Worm and Hob Measuring Instrument, a first in China, alongside high-accuracy 3D Measuring Machines. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. استراتژی های کاهش نویز در چرخ دنده کرم سیاره ای

فراتر از دقت دنده، صدای خروجی تحت تأثیر دینامیک سیستم و طراحی محفظه است. یک راهنمای موفق B2B برای کاهش نویز در گیربکس‌های سیاره‌ای باید کل سیستم را در نظر بگیرد، نه فقط دنده‌ها.

کاهش نویز سیستمیک

• روغن کاری: استفاده از روغن های مصنوعی با ویسکوزیته بهینه برای سرعت و دمای عملیاتی، تشکیل یک لایه سیال آرام را تضمین می کند که صدای ضربه مشبک را کاهش می دهد.
• طراحی مسکن: را housing rigidity must be high enough to prevent noise amplification through vibration. Our focus on compact and modular design inherently improves stiffness and reduces dynamic deflection, minimizing the contribution of the housing to the overall noise level.
• تغییر دنده: تغییرات ظریف در پروفایل دندان (تاج گذاری یا تسکین نوک) می تواند انحرافات جزئی تحت بار را جبران کند، که به طور مستقیم اثرات NVH مربوط به تاثیر تحمل دنده بر سطح ارتعاش گیربکس را در شرایط واقعی کاهش می دهد.

VI. نتیجه گیری

کنترل عکس العمل و به حداقل رساندن نویز در یک چرخ دنده کرم سیاره ای با کارایی بالا نیاز به یک رویکرد تخصصی و یکپارچه دارد که طراحی پیشرفته (مانند سیستم دو پوششی مسطح) را با دقت ساخت دقیق مرتبط می کند. شرکت Shanghai SGR Heavy Industry Machinery Co., Ltd. از طریق استفاده از تکنیک های سنگ زنی دقیق برای مشخصات دندانه چرخ دنده حلزونی و اعتبار سنجی از طریق ابزار اندازه گیری برای دقت چرخ دنده حلقوی، تضمین می کند که گیربکس های ما سخت ترین الزامات NVH را برآورده می کند و راه حل های با فناوری پیشرفته B2B را به شرکای جهانی خود ارائه می دهد.

VII. سوالات متداول (سؤالات متداول)

1. تعریف واکنش برگشتی در چرخ دنده کرم سیاره ای چیست و چرا کنترل آن حیاتی است؟

پس زدگی فاصله بین جناح های غیر محرک دندانه های چرخ دنده است. کنترل آن بسیار حیاتی است، زیرا واکنش بیش از حد، دقت و سفتی موقعیت‌یابی را کاهش می‌دهد، که منجر به ناپایداری، صدای ضربه و سایش زودرس می‌شود، که مرکزی برای کنترل عکس‌العمل در سیستم‌های چرخ‌دنده کرم سیاره‌ای است.

2. تاثیر تحمل دنده بر سطح ارتعاش گیربکس چگونه آشکار می شود؟

تحمل ضعیف دنده منجر به خطاهای هندسی (انحراف نمایه، خطای گام) می شود. این خطاها باعث ایجاد نیروهای مش بندی غیریکنواخت می شود و تحریک دینامیکی ایجاد می کند. این تحریک از طریق یاتاقان ها و محفظه منتقل می شود و به صورت ارتعاش و نویز قابل شنیدن ظاهر می شود، بنابراین نیاز به درجه های تحمل ISO درجه بالا است.

3. چه چیزی تکنیک های سنگ زنی دقیق برای پروفیل دندان چرخ دنده کرم را از هوبینگ متمایز می کند؟

سنگ زنی دقیق پس از عملیات حرارتی و سخت شدن مواد دنده اتفاق می افتد. سطح بسیار ظریف‌تری را ارائه می‌دهد و امکان اصلاح اعوجاج‌های جزئی ناشی از عملیات حرارتی را فراهم می‌کند که منجر به دقت هندسی برتر می‌شود (درجه 3-5 در مقابل درجه 8-10 برای hobbing).

4. برای تایید ذکر شده در ابزار اندازه گیری دقت دنده حلقوی حلقوی چه ابزار تخصصی لازم است؟

راستی‌آزمایی به یک ماشین تخصصی مانند ابزار اندازه‌گیری دنده کنترل عددی رایانه‌ای (CNC) نیاز دارد که اغلب سفارشی‌سازی شده یا در داخل طراحی شده است (مانند کرم حلقوی SGR و ابزار اندازه‌گیری هاب). ماشین‌های اندازه‌گیری سه‌بعدی استاندارد ممکن است با هندسه پیچیده، غیرپیچیده و سه‌بعدی پروفیل کرم دوتایی دست و پنجه نرم کنند.

5. چه عناصر طراحی غیر دنده ای به کاهش اشاره شده در راهنمای B2B برای کاهش نویز در گیربکس های سیاره ای کمک می کند؟

عناصر غیر دنده ای شامل بهینه سازی طراحی محفظه (افزایش ضخامت دیوار و شیب بندی برای کاهش رزونانس)، انتخاب بلبرینگ های با کیفیت بالا و کم صدا، و استفاده از روان کننده های ویسکوزیته مناسب است که یک لایه سیال ضخیم و جاذب نویز بین دندانه های مشبک ایجاد می کند..
