تسلط در طراحی مدولار: ادغام موتور سروو با چرخ دنده های کرم و اتوماسیون فشرده

** چرخ دنده کرم سیاره ای ** نشان دهنده تلفیقی از کاهش نسبت بالا (از مرحله کرم) و چگالی گشتاور بالا (از مرحله سیاره ای) است. برای اتوماسیون و روباتیک، چالش فنی اولیه فقط طراحی چرخ دنده نیست، بلکه یکپارچگی یکپارچه، فشرده و استاندارد شده با انواع موتورهای محرک است. دستیابی به کارایی بالا ادغام سروو موتور با گیربکس های حلزونی نیاز به یک **طراحی چرخ دنده کرم سیاره ای مدولار** با استفاده از رابط های استاندارد و حداقل حجم مونتاژ دارد.

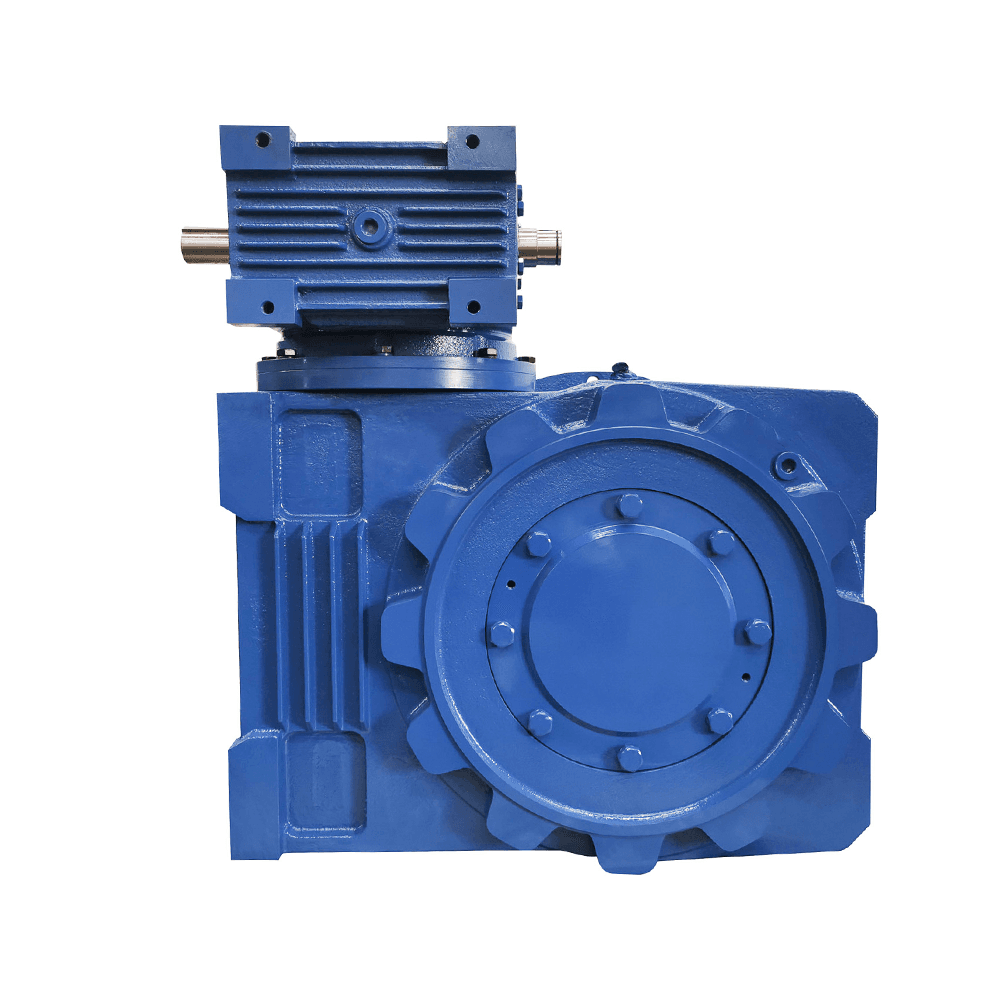

کاهنده دنده کرم حلقوی دو مرحله ای

ضرورت مدولاریت: اصول طراحی چرخ دنده کرم سیاره ای مدولار

معماری ماژولار به تامین کنندگان B2B اجازه می دهد تا به سرعت گیربکس ها را برای مطابقت با مشخصات مختلف موتور بدون مهندسی کردن محفظه های جدید برای هر سفارش پیکربندی کنند.

رابط های استاندارد برای تطبیق پذیری

• ** اجزای رابط کلیدی:** ماژولاریت با تقسیم بندی محفظه گیربکس به بلوک های کاربردی به دست می آید که مهمترین آنها فلنج آداپتور موتور (ورودی) و پیکربندی فلنج/شفت خروجی است.
• **انعطاف پذیری:** این اجازه می دهد تا مکانیزم هسته **دنده کرم سیاره ای** بدون تغییر باقی بماند در حالی که بلوک ورودی برای پذیرش اندازه های مختلف قاب موتور (مانند NEMA 23، 34 یا اندازه های مختلف IEC) از هر سازنده ای تعویض می شود.

مزایای معماری مدولار در مدیریت موجودی

از دیدگاه تولید و تدارکات، ماژولار بودن به طور چشمگیری پیچیدگی را کاهش می دهد. تامین‌کنندگان می‌توانند موجودی واحدهای دنده اصلی و موجودی کوچک‌تری از فلنج‌های آداپتور از پیش ماشین‌کاری شده را حفظ کنند و زمان تحویل را در مقایسه با راه‌حل‌های غیر ماژولار و سفارشی ماشین‌کاری شده تسریع کنند.

جدول یکپارچه سازی مدولار در مقابل سفارشی

ادغام سمت ورودی: فلنج های آداپتور موتور استاندارد برای گیربکس ها

آداپتور موتور پایه اتصال یکپارچه است. طراحی آن هم سازگاری مکانیکی و هم دقت پیشرانه را دیکته می کند.

تعریف استانداردهای فلنج و اتصال آداپتور (به عنوان مثال، IEC/NEMA)

• ** استاندارد سازی فلنج:** فلنج های آداپتور موتور استاندارد برای گیربکس ها باید کاملاً مطابق با استانداردهای بین المللی ابعاد (به عنوان مثال، IEC B5 یا NEMA C-Face) باشد. این قابلیت تعویض مکانیکی بین موتورهای تامین کنندگان مختلف جهانی را تضمین می کند.
• **طراحی کوپلینگ:** کوپلینگ داخلی باید با کلید یا اسپلاین شفت موتور، اغلب از مکانیزم قفل اصطکاکی یا توپی گیره استفاده کند. کوپلینگ باید گشتاور ورودی کامل را به طور قابل اطمینانی منتقل کند و در عین حال لرزش های جزئی را کاهش داده و از تراز محوری اطمینان حاصل کند.

استراتژی‌هایی برای دستیابی به تمرکز بهینه موتور-گیربکس

تمرکز محوری یا تراز شفت موتور و شفت ورودی گیربکس حیاتی است. ناهماهنگی باعث تسریع سایش یاتاقان و ایجاد نویز می شود. ماشینکاری دقیق فلنج آداپتور و استفاده از پیلوت‌های مرکزی (مکان‌یابی اسپیگوت‌ها) استراتژی‌های غیرقابل مذاکره برای به حداقل رساندن خروجی شعاعی و دستیابی به تراز بالای مورد نیاز برای عملکرد روان در کاربردهای با سرعت بالا هستند.

دستیابی به تراکم: گیربکس کرم سیاره ای جمع و جور برای روباتیک

در اتوماسیون، به ویژه رباتیک و جابجایی مواد، اندازه و وزن از محدودیت‌های عملکردی حیاتی هستند. **دنده کرم سیاره ای** ترکیبی ذاتاً مزایایی را در اینجا ارائه می دهد.

مزیت صرفه جویی در فضا ساختار ترکیبی کرم-سیاره ای

• **مزایای چرخ دنده حلزونی:** مرحله اول (کرمی) نسبت های کاهش بالایی را در آرایش فشرده و عمودی ارائه می دهد که به طور قابل توجهی طول محوری کل واحد را در مقایسه با یک سیستم سیاره ای خطی چند مرحله ای کوتاه می کند.
• **مزایای سیاره ای:** مرحله دوم (سیاره ای) چگالی گشتاور بالا مورد نیاز برای خروجی را تضمین می کند و **دنده کرم سیاره ای** را ایده آل می کند. گیربکس کرم سیاره ای جمع و جور برای روباتیک جایی که فضا در بالاترین حد است.

مهندسی مسکن برای حداقل حجم و لرزش کم

موثر گیربکس کرم سیاره ای جمع و جور برای روباتیک طراحی به تجزیه و تحلیل المان محدود (FEA) برای به حداقل رساندن مواد محفظه در عین حفظ استحکام بالا نیاز دارد. شکل محفظه برای به حداکثر رساندن اتلاف گرما و ارائه پشتیبانی سفت و سخت برای یاتاقان های داخلی، به حداقل رساندن انحراف تحت بار اوج و اطمینان از ویژگی های ارتعاش کم ضروری برای اتوماسیون دقیق طراحی شده است.

هم افزایی عملکرد: بهینه سازی درایو کرم سیاره ای برای اتوماسیون

یکپارچه سازی باید عملکرد کلی سیستم را افزایش دهد، نه اینکه از آن کم کند.

کنترل پس زدگی و سختی پیچشی در سیستم های یکپارچه

• **بازتاب معکوس:** برای اتوماسیون دقیق، عکس العمل کم بسیار مهم است. کیفیت کوپلینگ ورودی و آداپتور مستقیماً بر عکس العمل اندازه گیری شده سیستم تأثیر می گذارد. **دستگاه‌های کرمی سیاره‌ای** که برای اتوماسیون طراحی شده‌اند، از ماشین‌کاری با تلورانس محکم برای دستیابی به کمتر از 5 دقیقه قوس واکنش متقابل برخوردارند.
• **سختی:** سختی پیچشی بالا در کل سیستم یکپارچه - شفت موتور، کوپلینگ و ورودی گیربکس - برای اطمینان از انتقال دقیق و لحظه ای گشتاور مورد نیاز است، که یک هدف کلیدی است. بهینه سازی درایو کرم سیاره ای برای اتوماسیون .

مدیریت حرارتی در ادغام سروو موتور با گیربکس های حلزونی

مرحله کرم ذاتاً به دلیل اصطکاک لغزشی گرمای بیشتری تولید می کند. موثر ادغام سروو موتور با گیربکس های حلزونی باید این امر را با استفاده از ترکیبات انتقال حرارتی در رابط فلنج آداپتور و بهینه سازی سطح محفظه برای مدیریت افزایش دما، حفظ طول عمر روان کننده دنده و مهر و موم موتور محاسبه کرد.
